Mihin tilanteisiin erityyppiset sulakkeet sopivat?

Pienjännitesulakkeetedelleen yleisesti käytettyjä sähköisiä suojalaitteita teollisuudessa, kaupassa ja uusilla energia-aloilla.

Vaikka katkaisijoita käytetään yhä enemmän, sulakkeet ovat edelleen suositeltavia joissakin tilanteissa. Tämä johtuu pääasiassa niiden nopeasta toimintavasteesta, vahvasta katkaisukyvystä ja suhteellisen yksinkertaisesta ja luotettavasta rakenteesta.

Sulakkeiden luokitusstandardit

IEC60269on kansainvälisen sähköteknisen toimikunnan julkaisema sarja pienjännitesulakkeita koskevia standardeja, jotka käyttävät kaksikirjaimista luokitusjärjestelmää tunnistamaan sulakkeiden toiminnot ja soveltuvat kohteet.

Ensimmäinen kirjain osoittaapäätyötilasulakkeesta:

g = yleiskäyttöinen (suojaa ylikuormitukselta ja oikosululta)

a=liittynyt (vain oikosulkusuojaus)

Toinen kirjain osoittaasuojattu kohde tai sovellus(kuten G = kaapeli/johdin, M = moottori, R = puolijohde jne.)

Sulaketyypit ja niiden sovellukset

Sulakkeen tyyppi	Suojausalue	Tyypilliset sovellukset	Pääominaisuudet
gG/gl	Täysi valikoima	Yleiset piirit, kaapelit, jakelujärjestelmät	Yleisin tyyppi; tarjoaa ylikuormitus- ja oikosulkusuojauksen
aM	Osittainen alue	Moottorin piirit	Kestää suurta syöttövirtaa; vaatii erillisen ylikuormitussuojan
gM	Täysi valikoima	Moottorin suojaus	Täydellinen moottorin suojaus; käsittelee suurta käynnistysvirtaa ilman alenemista
aR	Osittainen alue	Puolijohdelaitteet, tasasuuntaajat	Erittäin nopea toiminta; suojaa herkkiä elektronisia komponentteja

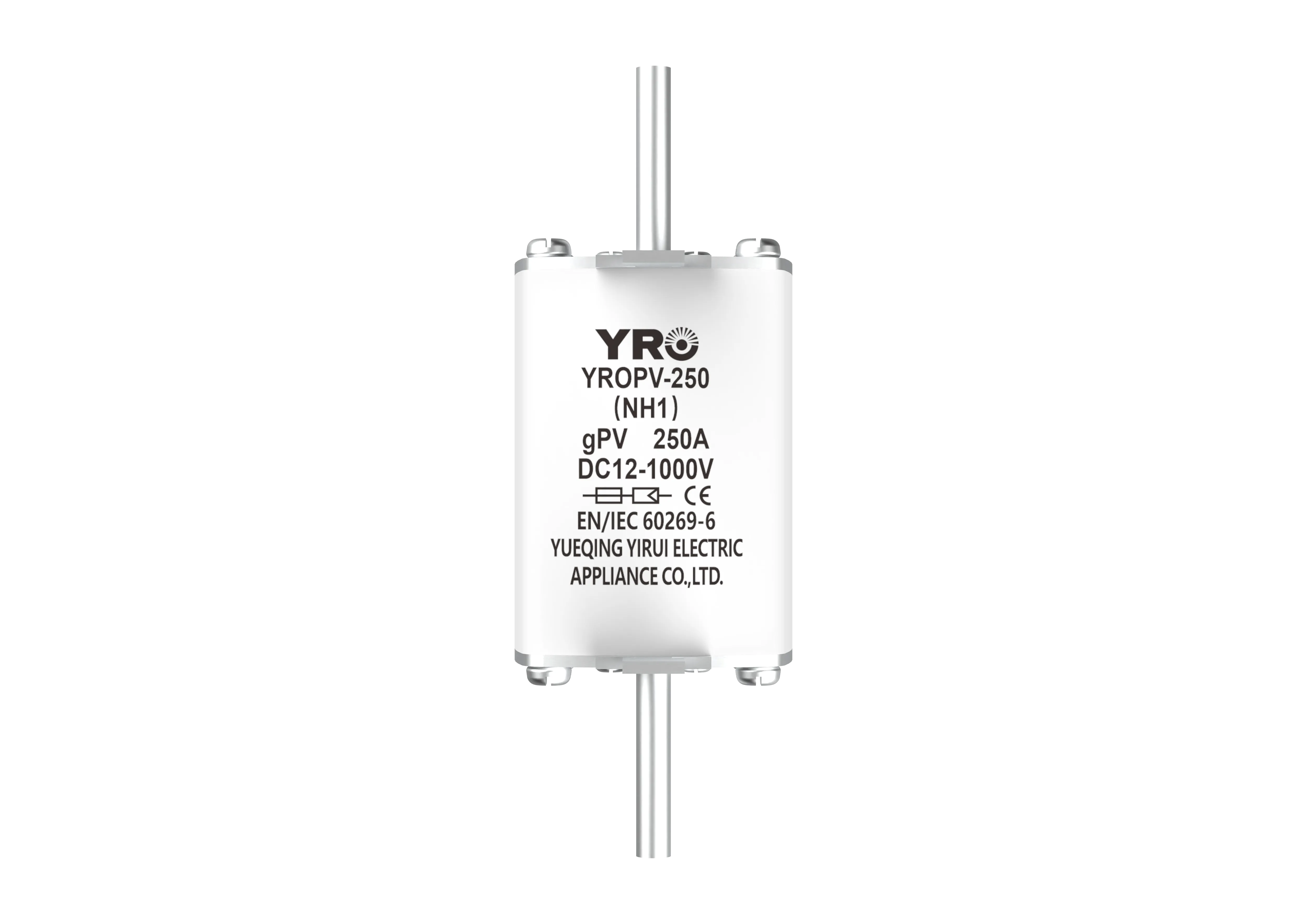

gPV	Täysi valikoima	Aurinkosähköjärjestelmät	Erityisesti suunniteltu DC PV -sovelluksiin; käsittelee käänteistä virtaa

Miksi jotkut valmistajat käyttävät mieluummin sulakkeita katkaisijoiden sijasta?

Vaikkakatkaisijatvoidaan nollata ja käyttää uudelleen, joissain tapauksissa sulakkeiden edut ovat ilmeisempiä, ja siksi monet valmistajat valitsevat ne laajasti.

• DC toimii huomattavasti paremmin kuin katkaisijat

Katkaisijoiden valokaaren sammutuskyky on rajallinen tasavirtaympäristöissä

• Pienemmät kustannukset

- Soveltuu erityisesti aurinkosähkövoimaloihin, tehdassähkönjakoon ja suuriin järjestelmiin

• Korkeampi luotettavuus

- Ei mekaanisia kontakteja, joten se ei toimi väärin ikääntymisen vuoksi

• Pienempi koko, joustavampi asettelu
• Suurempi oikosulkukatkaisukyky

Johtopäätös

Pienjännitesulakkeetovat edelleen välttämättömiä komponentteja sähkösuojajärjestelmissä ja tarjoavat etuja, joita katkaisijat eivät voi vastata moniin sovelluksiin. Yleiskäyttöisistä gG-sulakkeista puolijohteille tarkoitettuihin aR-tyyppeihin ja aurinkosovelluksiin tarkoitettuihin gPV-sulakkeisiin monipuolinen sulaketyyppien valikoima takaa, että paras ratkaisu on saatavilla lähes kaikkiin suojausskenaarioihin.

Vaikka nollattavien katkaisijoiden käyttömukavuus tekee niistä houkuttelevia joissakin sovelluksissa, sulakkeet tarjoavat erinomaisen virranrajoituksen, suuremman katkaisukapasiteetin, paremman luotettavuuden ja kustannustehokkaamman suojan korkean vikavirran sovelluksissa. Tehokkaan suojauksen avain on sähköjärjestelmän erityisvaatimusten ymmärtäminen ja oikean sulaketyypin ja nimellisarvon valitseminen niiden mukaisesti.
