Mitkä sähkökomponentit yleensä sisällytetään jakelulaatikkoon?

Tärkeää osana nykypäivän sähköverkkoa jakelu laatikot suorittavat kaksi tärkeää työpaikkaa: toimittaa voimaa sinne, missä sitä tarvitaan ja suojaavat sähköisiä vaaroja. Löydät ne tehtaista, toimistorakennuksista ja jopa kodeista, ja katkaisijat, sulakkeet ja muut tärkeät komponentit on asennettu sisälle. Nämä komponentit toimivat yhdessä kuin hyvin koordinoitu joukkue saman tavoitteen saavuttamiseksi. Samalla kun ne ylläpitävät tasaista sähköä, he seuraavat jatkuvasti vikoja ja toimivat nopeasti mahdollisten ongelmien lopettamiseksi ennen kuin ne aiheuttavat todellista haittaa.

Mitkä ovat jakelulaatikon yleiset sähkökomponentit ja mitkä ovat niiden toiminnot?

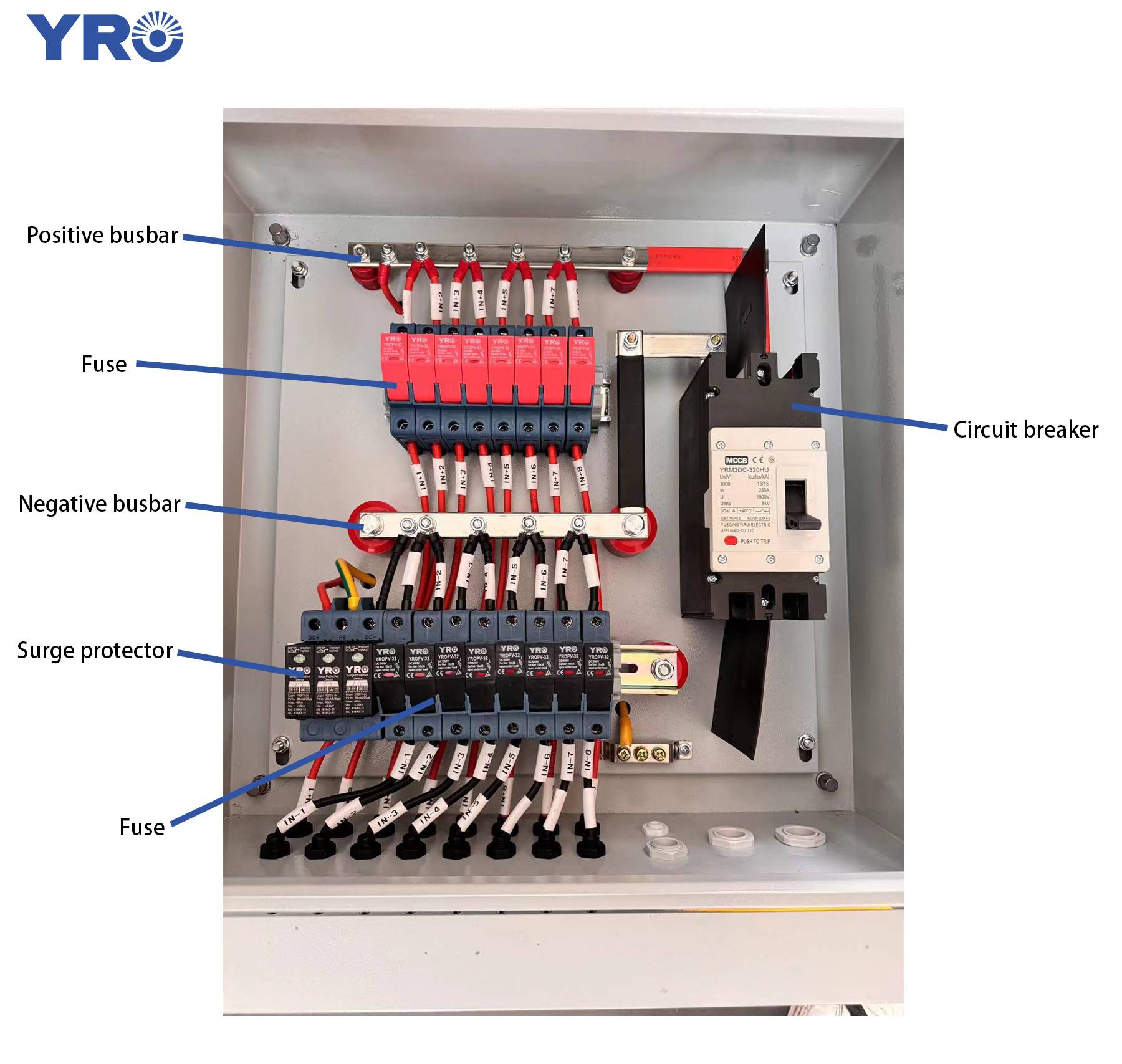

Avaa kansijakelulaatikko, ja häikäisevä joukko komponentteja tulee näkyviin. Selitämme niiden toiminnot ylhäältä alas ja vasemmalta oikealle.

Kello 1.

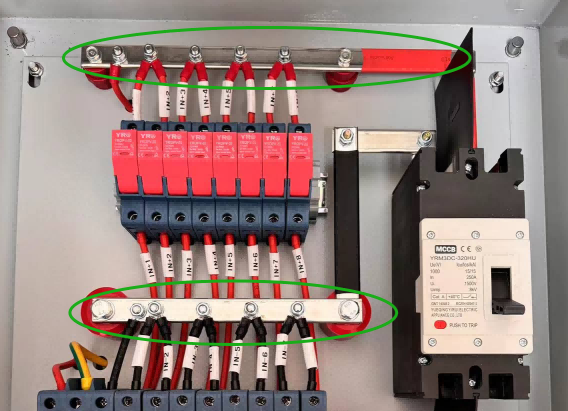

Buskbar on johtava komponentti ajakelulaatikkoSe vastaa positiivisten ja negatiivisten johtimien yhdistämisestä. Viinilähde on usein valmistettu kuparista. Koska kuparilla on erinomainen sähkönjohtavuus, se antaa virran virtaa sujuvasti, vähentää tehonhäviötä ja parantaa tehonsiirton tehokkuutta. Lisäksi kuparilla on myös suuri mekaaninen lujuus ja se kestää suuria virrankuormia, mikä on välttämätöntä voimalaitteiden vakauden ylläpitämiseksi.

Viinin suorituskyvyn parantamiseksi se on yleensä peitetty tinakerroksella. Tina voi estää kuparia hapettumisen ilman kanssa pitkään, välttäen hapettuneen kerroksen aiheuttamaa kosketuskestävyyttä. Lisäksi tinapinnoitus vähentää kaarien ja kipinöinnin mahdollisuutta, mikä tekee sähköliitoksista turvallisempia.

2. Sulakke

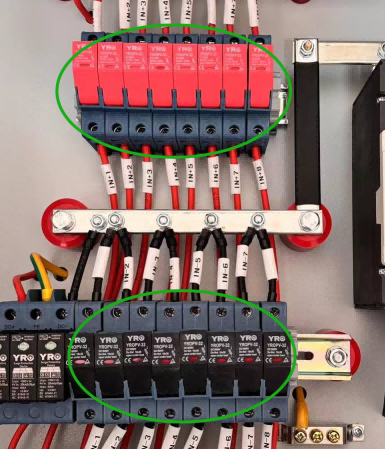

Päätehtäväsulakeon se, että kun virta ylittää sulatuksen nimellisarvon,sulakepidikeYdin sulaa ylikuumenemisen vuoksi, katkaisee siten virran ja suojaa piiriä. Voit nähdä, että täällä on kaksi riviä sulakkeita. Yllä oleva punainen rivi on kytketty positiiviseen napaan ja alla oleva musta rivi on kytketty negatiiviseen napaan. Sähköyhteyksiin punainen edustaa yleensä positiivista napaa ja musta edustaa negatiivista napaa. Virheiden välttämiseksi YRO -sulakkeiden ulkonäön suunnittelu noudattaa myös tätä periaatetta käyttämällä vastaavasti punaista ja mustaa, mikä tekee johdotuksesta intuitiivisemman. Tällä tavoin vain tarkkailemalla väriä voit määrittää selvästi vastaavan yhteyden sijainnin parantamalla asennuksen tarkkuutta ja turvallisuutta.

3. Lightning Arrester

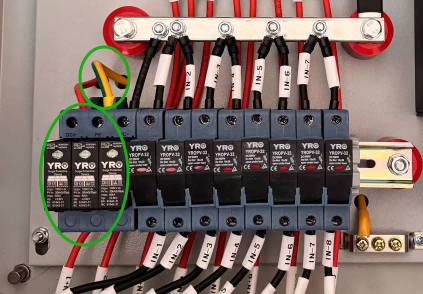

Siirry eteenpäin, asennettu mustan sulakkeen viereen onsalamannopea. Sen päätehtävä on estää sähkölaitteiden vaurioituminen ohimenevien ylijännitteiden (nousu). Laitteen käytön aikana, jos huomaat, että merkkivalo valaiseesalamannopeaMuuttaa punaiseksi, se tarkoittaa, että se on kokenut voimakkaan ylijänniteskin, kuten salamakkeen tai itsesuojauksen epänormaalin korkean virran vuoksi. Tässä vaiheessa meidän on tarkistettava välittömästi muiden sähkölaitteiden käyttötila varmistaaksemme, että niihin ei vaikuteta. On myös tärkeää tarkistaa, onko SPD itse korvattava, jotta voidaan varmistaa, että se voi silti tarjota tehokkaan suojan myöhemmin.

Huolelliset opiskelijat saattavat huomata, että jakelulaatikossa punaisten ja mustien johtojen lisäksi on myös poikkeuksellisen näkyvä keltainen vihreä lanka. Tämä lanka on kytketty salaman pysäyttämiseen ja toimii maana. Maadoitus on erittäin tärkeä osa sähköturvallisuutta, se voi olla laitteita, jotka johtuvat virran turvallisesta maapallon tuottamasta sähkön vuotamisesta, jotta vältetään mahdolliset vaarat sähkölaitteille ja henkilöstölle. Siksi tämä keltainen vihreä lanka kutsutaan maadoituslankaksi, ja sen tehtävänä on varmistaa, että virta ei virtaa laitteen kuoren läpi henkilöstölle, järjestelmän ja käyttäjien turvallisuuden suojaamiseksi.

4. katkaisija

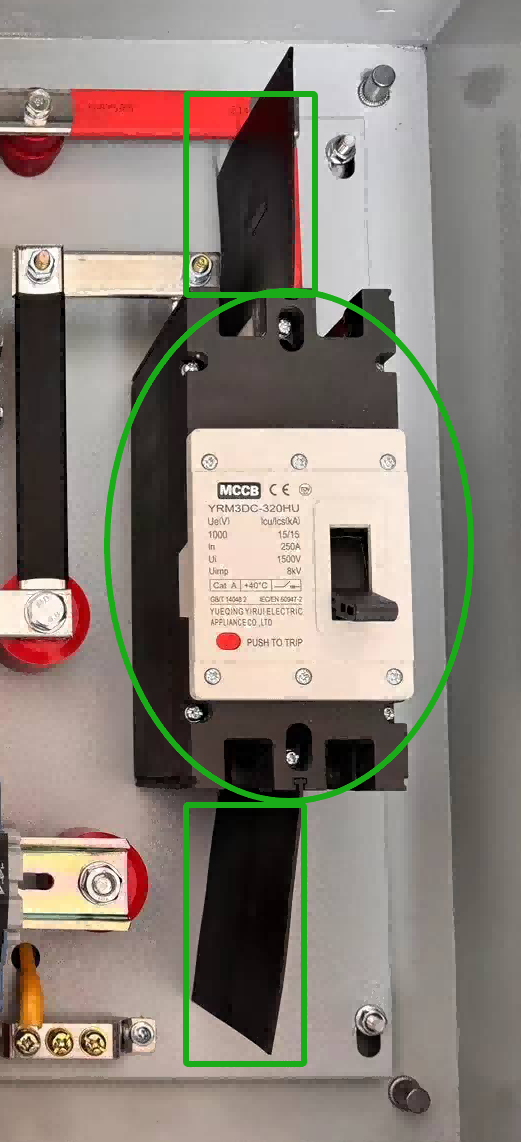

Katseemme siirtyykatkaisijaOikealla reunalla. Katkaisija on tärkeä komponentti jakelulaatikossa, ja sitä käytetään pääasiassa piirien avaamiseen ja sulkemiseen. Jos jännite on liian korkea tai virta on liian suuri, katkaisija kulkee automaattisesti, mikä suojaa piirin ja laitteiden turvallisuutta.

Kaupan katkaisijan lähellä on kaksi mustaa asiaa. Nämä ovat kaaren sammutuslevyjä. Suoravirralla on ominaisuus kaari. Kun punainen lanka ja musta lanka on kytketty, mutta niitä ei ole lyhytaikainen ja ovat vain lähellä toisiaan, kipinöitä voi esiintyä. Tämä on kaari -ilmiö. Kaaren sammutuslevyn tehtävänä on estää tämän tapahtumista.

5. muut

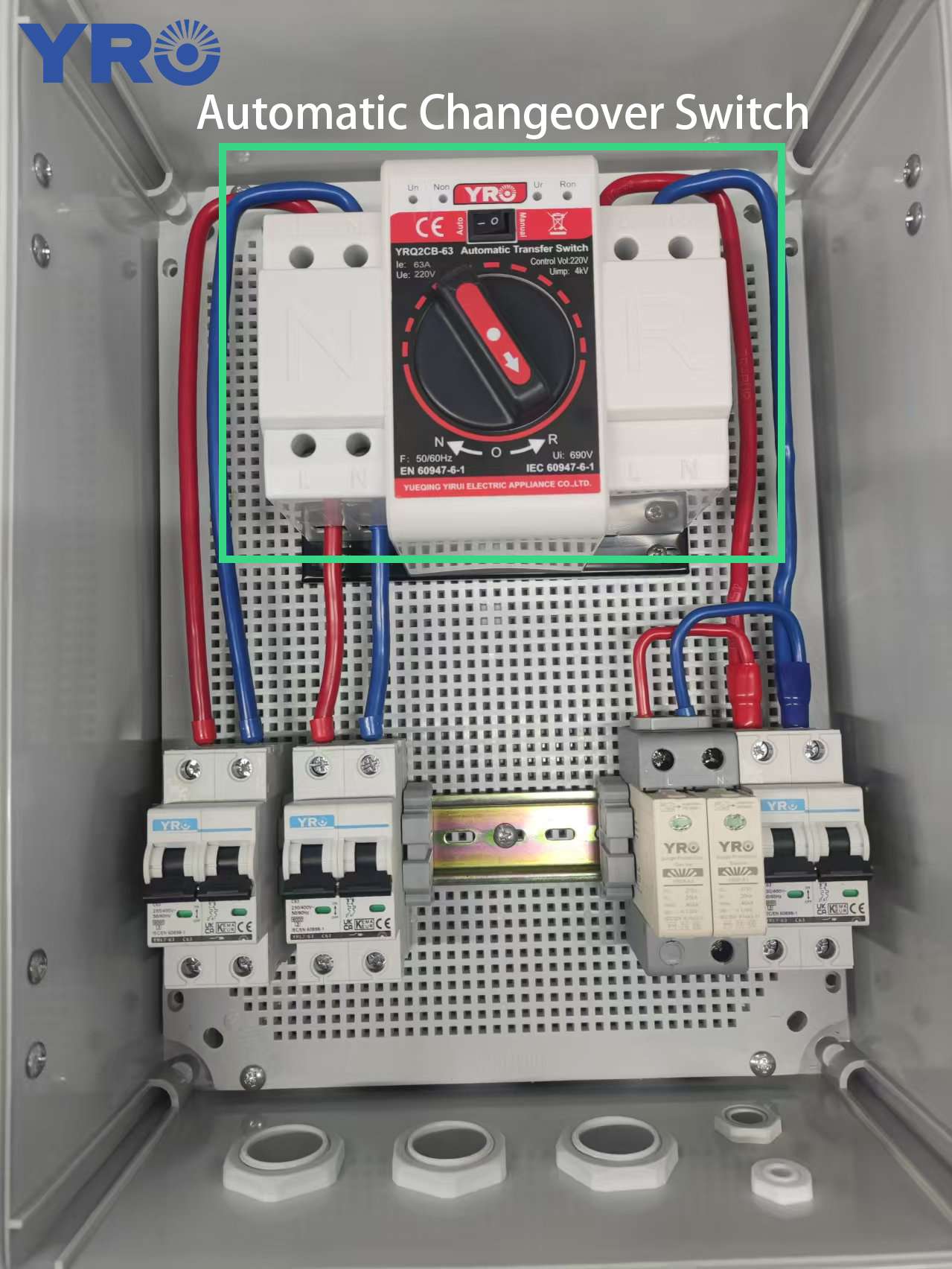

Yllä olevien komponenttien lisäksi, jännitesuojaimien yli/alla,Automaattinen vaihtokytkinKaksoisvirtalähteet, vuotojen suojaajat, kontaktorit jne. Voidaan myös asentaa jakelulaatikkoon. Nämä komponentit voidaan kohtuudella määrittää todellisten tarpeiden mukaan kattavamman voimansuoja- ja ohjausratkaisun tarjoamiseksi.
