Mikä on katkaisukytkin ja miten se toimii?

Rutiininomaisen sähköjärjestelmien ylläpitämisen aikana teknikot kohtaavat usein haastavan tilanteen: kuinka turvallisesti keskeyttää sähkövirta huoltolaitteiden palveluksessa, samalla kun estävät kaaren välähdykset tai räjähdykset toimintavirheistä? Se perustuu tarkasti tähän todelliseen tilanteeseen, jota katkaisin, oma laite, on kehitetty ja sovellettu.

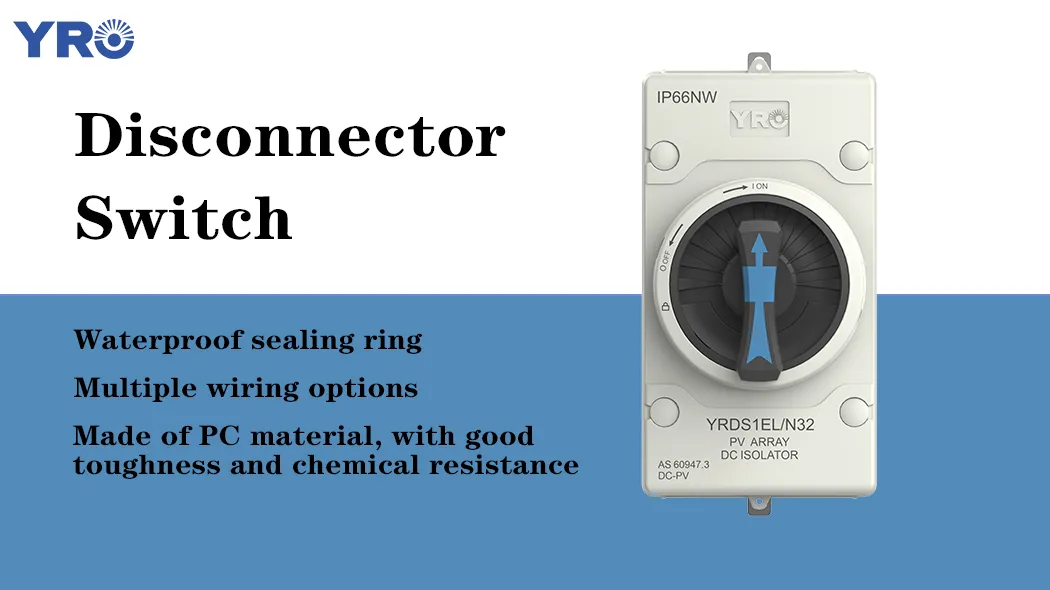

Mikä on katkaisin kytkin？

A katkaisukytkinon mekaaninen laite, jota käytetään sähköjärjestelmissä sen varmistamiseksi, että piirit ovat täysin irrotettuja. Sen päätehtävä on tarjota näkyvä fyysinen eristys, kun laitteet ovat kunnossapidossa tai toimintahäiriöissä, estävät vahingossa tapahtuvan voiman ja varmistavat käyttäjien turvallisuuden. Yksi huomautus: Sitä ei yleensä käytetä kuormavirran ON -toimintaan, mutta se palvelee "eristää virtalähde".

Eriskonttori, joka tunnetaan myös nimellä Disconnector -veitsikytkin, on olennaisesti metallikosketusjärjestelmä, jolla on eristävä tukirakenne. Toisin kuin katkaisijat, sillä ei ole kaaren poistoja, mikä tarkoittaa, että on kielletty toimia kuorman alla; Muutoin laitteet voidaan polttaa korkean jännitteen alla.

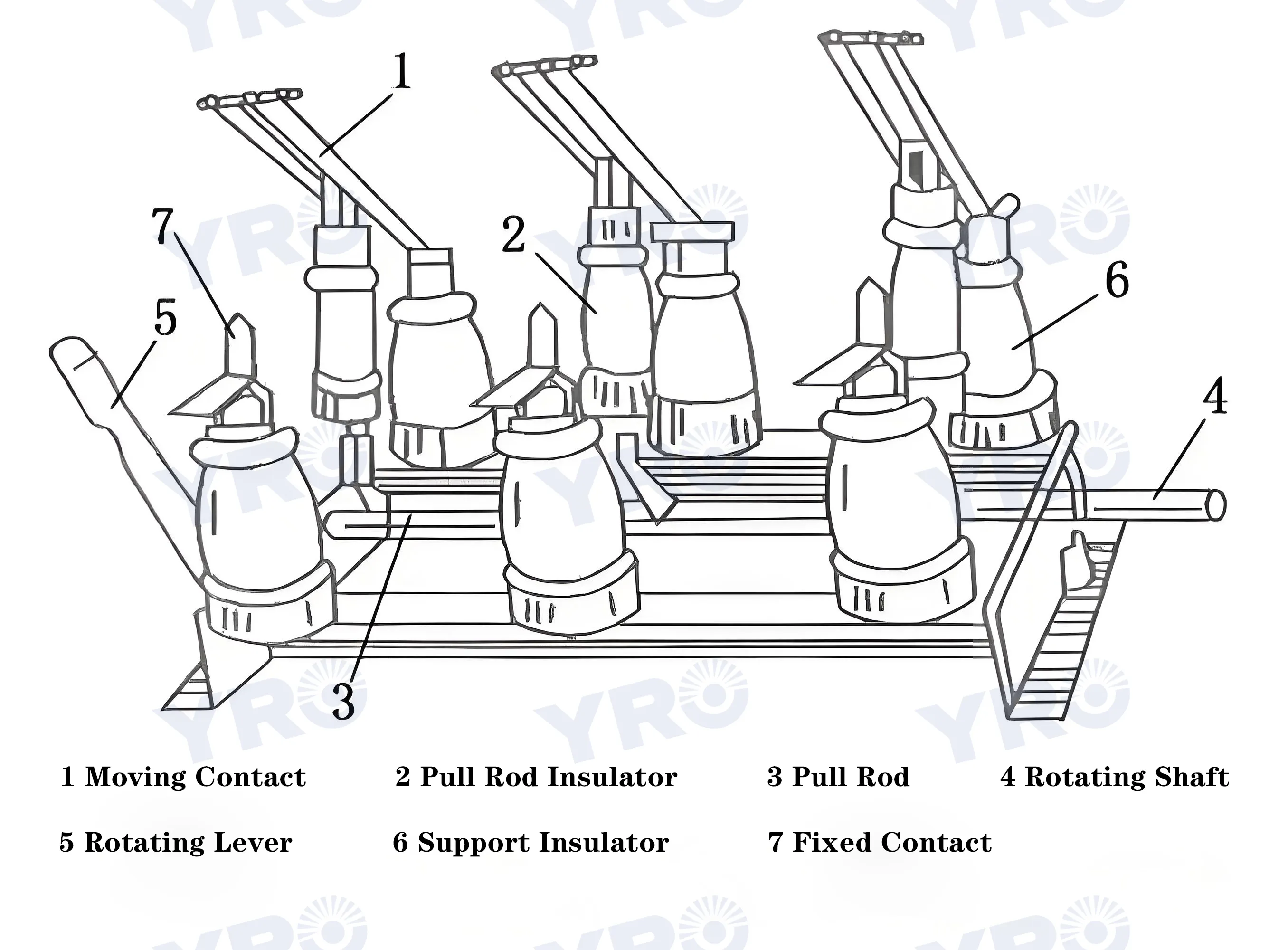

Kuinka katkaisin kytkin toimii?

1. avaustoiminta:

Vaihe 1: Varmista, että katkaisija on irrotettu ja piirissä ei ole kuormitusvirtaa.

Vaihe 2: Aja liikkuva kosketus kiertääksesi tai kääntääksesi käyttömekanismin läpi, erottamalla se staattisesta kosketuksesta näkyvän murtumapinnan muodostamiseksi.

Vaihe 3: Kun kontaktit on erotettu, tauon etäisyyden tulisi täyttää eristysvaatimukset (esimerkiksi 10 kV: n järjestelmässä sen tulisi olla ≥150 mm) varmistaakseen, että virtaa ei kulkea läpi.

Vaihe 4: Lukitse avoin sijainti ja vahvista tila mekaanisen osoitimen tai sähköisen signaalin kautta.

2. Sulkemisoperaatio:

Vaihe 1: Kun olet tarkistanut, että piirissä ei ole poikkeavuuksia, poista lukituslaite.

Vaihe 2: Käyttömekanismi ohjaa liikkuva kosketus, jotta saat läheisen kosketuksen staattiseen kosketukseen, varmistaen kosketuspaineen (kuten jousen pakattu) vähentämään kosketuskestävyyttä.

Vaihe 3: Paranna stabiilisuutta kosketuskiinnityssuunnitelman (kuten kaksinkertaisen terän rakenne) ja sähkömagneettisen lukon kautta (korkean oikosulun virran skenaarioissa).

Mitkä ovat erityyppisten virrankatkaisimien ainutlaatuiset toiminnalliset piirteet?

Luokiteltu jännitetasolla

Korkeajännitteen katkaisin kytkimet: Sitä käytetään korkeajännitevirtajärjestelmissä, jotka ovat 10 kV tai sitä enemmän, ja se on yleensä asennettu sähköasemien tai jakelumuuntajien väliin. Sillä on monimutkainen rakenne ja se vaatii voimakasta eristyssuorituskykyä ja mekaanista lujuutta.

Matalan jännitteen katkaisin kytkimet: Sitä käytetään AC 220 V/380 V: n ja DC -järjestelmien, joita käytetään laajasti teollisissa sähkökaapissa ja aurinkosähköyhdistystauloissa. Siinä on kompakti rakenne ja yksinkertainen toiminta.

2. luokiteltu rakennemuodolla

Veitsikytkimen tyyppinen katkaisin: Se on muotoiltu metallikalle ja saavuttaa pois päältä asettamalla tai vetämällä se ulos. Sitä käytetään yleensä matalajännitejärjestelmissä ja se on intuitiivisin muoto.

Pyörivät katkaisin kytkimet: Kiertämällä käyttökahvaa sisäiset kontaktit suljetaan tai avataan. Se sopii skenaarioihin, joissa on rajoitettu tila ja jota käytetään usein mekaanisissa ohjauspaneeleissa.

Laatikon tyyppinen katkaisin: Asennettuna laatikkotyyppisiin kytkinkaappeihin, se on kätevä huolto- ja vaihtamiselle ja sitä käytetään usein virranjakelujärjestelmissä, jotka vaativat usein toimintaa.

3. Luokiteltu asennusmenetelmällä

Sisäympäristö: Sitä käytetään sisäympäristöissä ja se on suunniteltu korostaen paremmin kompakti rakennetta ja pölynkestävyyttä.

Ulkoilijan katkaisukytkin: Se soveltuu ulkoympäristöihin, kuten ulkona tai katolla, ja sen on oltava hyvä sateenkestävä, UV-kestävä ja korroosion vastainen suorituskyky.

4. luokiteltu käyttötilan mukaan

Manuaalinen virran katkaisin: Mekaanista kytkentävaraa ajaa eristetty käyttövipu tai pyörivä kahva koskettimien erottamiseksi. Tätä menetelmää käytetään enimmäkseen matalajännitteissä tai pienimuotoisissa tehonjakelujärjestelmissä.

Sähkökäyttö: Kytkimen aukko ja sulkeminen suoritetaan ajamalla vaihdemekanismi sähkömoottorilla, joka näkyy yleisesti skenaarioissa, kuten korkeajänniteasemissa, jotka vaativat kaukosäädintä.

Johtopäätös

Vaikka katkaisin ei ole monimutkaisin sähkölaite, se on tärkeä komponentti henkilökohtaisen turvallisuuden ja piirijärjestelmän vakaan toiminnan varmistamiseksi. Perusmääritelmästä työperiaatteeseen ja sitten eri tuotteiden toiminnallisiin eroihin voidaan nähdä, että asianmukaisen katkaisimen valitseminen ei vain parantaa ylläpitotehokkuutta, vaan myös vähentää merkittävästi onnettomuuden määrää.

Jos haluat silti syventyä tiettyyn malli- tai asennuskoteloon, YRO voi edelleen analysoida sinulle todellista sovellustilannetta tai suositella sopivia tuotteita. Jos tarvitset apua, ota rohkeasti yhteyttä
