Mikä on jännitesuoja?

Voimajärjestelmissä jännitteen poikkeavuudet ovat yksi tärkeimmistä laitteiden vaurioiden ja turvallisuusvaarojen syistä. Joidenkin ihmisten laitteet eivät toimi kunnolla, kun taas toiset palaavat - nämä toimintahäiriöt liittyvät suoraan jännitekysymyksiin.

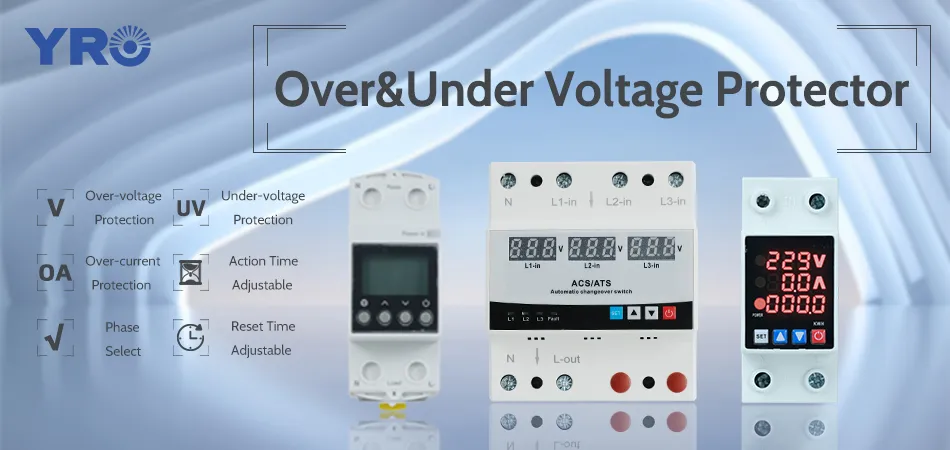

Mikä on jännitesuoja?

Yksijännitesuojaajan yli/allaon suojauslaite, joka integroi jännitteen seurannan, logiikan harkintaa ja energianhallinnan. Se tarkkailee jatkuvasti syöttöjännitettä ja katkaisee piirin automaattisesti, kun jännite ylittää tai laskee asetettujen turvallisten rajojen alapuolelle. Sitten se viivästyy automaattisen resetin, kun jännite normalisoituu, tarjoamalla dynaamisen suojauksen sähkölaitteille ja sähköjärjestelmille. Toisin kuin salaman pidättäjät (jotka vain suojaavat ohimeneviä piikkejä),jännitesuojaimetTarjoa jatkuvaa seurantaa ja kattavaa suojaa sekä korkean että matalan jännitteen olosuhteista.

Hänen tärkeydestään huolimatta monet ihmiset sekoittavatjännitesuojaimetkanssasalaman pidättäjät. Mikä pahempaa, jotkut aliarvioivat alajännitteiden riskit. Seuraavissa osioissa hylkäämme väärinkäsitykset ja selventämme teknisiä eroja.

Voiko matalajännitevaurioita kodinkoneita?

Lyhyt vastaus: Kyllä. Vaikka korkea jännite on ilmeinen uhka, pieni jännite on piilotettu vaara. Alijännitevaurioiden ydinmekanismit ovat seuraavat:
Current Compensation Effect
Suurin osa laitteista on suunniteltu 220-240 V: lle tai 110-120 V: lle (vaihtelee maittain).
P = v*i: n mukaan, kun jännite (v) putoaa, virta (i) kasvaa voiman ylläpitämiseksi (P). Esimerkiksi:
1000W jääkaappikompressori (piirustus 4,5a 220 V)
180 V: n kohdalla virta voi nousta arvoon 1000 W / 180 V.5,56A (23%: n nousu)
Jännitteen vaihtelut ± 10%: n sisällä ovat normaaleja. Jos ne ylittävät tämän alueen, ylikuumenemiseen liittyy riski.
Ylikuumenemisvaarat
Hänen laitteensa kompensoi tehoa lisäämällä virtaa aiheuttaen johtojen ja komponenttien lämpötilan nousun kiihtymisen. Tyypilliset oireet ovat:
Moottorin käämityseristyksen hajoaminen (elinikäiset puolikkaat 10 ℃ nousu)
MOSFET -vika tehonsovittimissa (risteystiheet> 150 ℃)
Ohjauslogiikan viat
Kun elektroniset laitteet ovat alijännitteitä, seuraavia voi esiintyä:
MCU
Kytkentämoodin virtalähteet, jotka syöttävät "hikkatilat" (toistuvat uudelleenkäynnistykset vahingoittavat kondensaattorit)

Mitä eroa on salamannopea ja jännitesuojauksen yli/alla?

Lisäyssuojelijat jaYlijännite- ja alajännitesuojaimetovat kaksi täydentävää, mutta merkittävästi erityyppisiä suojalaitteita sähköjärjestelmissä. Seuraava on systemaattinen vertailu, joka perustuu monilähteen teknisiin tietoihin ja käytännöllisiin tilanteisiin. Jos virheitä on, lähetä sähköpostia osoitteeseen[email protected]Niiden korjaaminen:

1. Suojatavoitteet ja toiminnot

2. toimintamekanisml

• ● Salamaharjoittelija (SPD)

Käyttää epälineaarisia komponentteja (esim. MOV: t, kaasupäästöputket) matalan impedanssireitin luomiseen 1–25N: n sisällä, siirtämällä ylijäämävirta maahan rajoittaen jäännösjännitettä.

Vastausaika: 1–100NS

Toimintatila: Passiivinen siirtyminen (rinnakkainen yhteys, ei piirien keskeyttämistä)

• ● Jännitteen yli/alla/alla

Näytteiden jännite reaaliajassa ： Jos kynnysarvoja rikkoo, rele leikkaa voimaa ja viivästyttää palauttamisen jälkeisen palautuksen.

Vastausaika: 1–2 sekuntia (käänteinen aikaominaisuus: nopeampi vakavan ylijännitteen suhteen)

Toimintatila: Aktiivinen katkaisu (sarjan kytketty, ohjauspiirin rikkoutuminen)

3. sovellusskenaariot

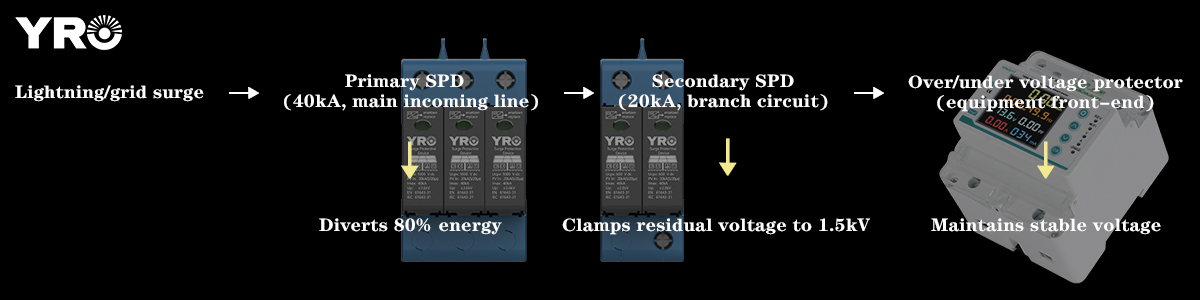

Ottaen esimerkiksi kotitalouksien jakelun, suunniteltiin kolmitasoinen suojausjärjestelmä:

Tästä voidaan nähdä, että Surge Lightning Protection -laitteet sekä ylijännitteet ja alihallinsuojauslaitteet ovat täydentäviä: SPD ei pysty selviytymään jatkuvasta sähköverkosta, ja tällä hetkellä tarvitaan jännitesuojauslaite virtalähteen katkaisemiseksi. Jännitesuojalla ei ole vastausta nanosekunnin tason salaman nousuun, ja se vaatii SPD: tä ohimenevän suojan aikaansaamiseksi.

Johtopäätös

Jännitteen vaihtelut ovat väistämättömiä, mutta niiden vahinko voidaan estää. Ylijännite- ja alajännitesuojaimet tarjoavat kaksoissuojaa ylijännitteeltä ja alajännitteeltä yksinkertaisella ja taloudellisella tavalla. Kun niitä käytetään yhdessä ylijännityksen pidättäjien kanssa, he voivat saavuttaa korkeamman suojan. Olitpa alueella, jolla on epävakaat sähköverkkot tai etsit vain mielenrauhaa, ylikuormitus- ja alajännitejärjestelmien asentaminen on pitkäaikainen hyödyllinen toimenpide.
