Kuinka tunnistaisit salamanisministerin?

Selaaessasi mitä tahansa sähkökauppaa verkossa, löydät todennäköisesti kymmeniä tuotteita, jotka on merkitty ”ylivoimaisten suojelijaksi”. Sähköteollisuuden ulkopuolella oleville kuluttajille on usein vaikea erottaa nämä samankaltaisen näköiset suojalaitteet. Tänään opastamme sinua siitä, kuinka tunnistaa oikeinsalaman pidättäjät.

SPD -luokkien ymmärtäminen: T1, T2 ja T3

SPD: t luokitellaan kolmeen tyyppiin niiden toimintojen ja asennuspisteiden perusteella. Näiden luokkien väärin tunnistaminen on yleisin virhe valittaessa ylijännitesuojauslaitteita:

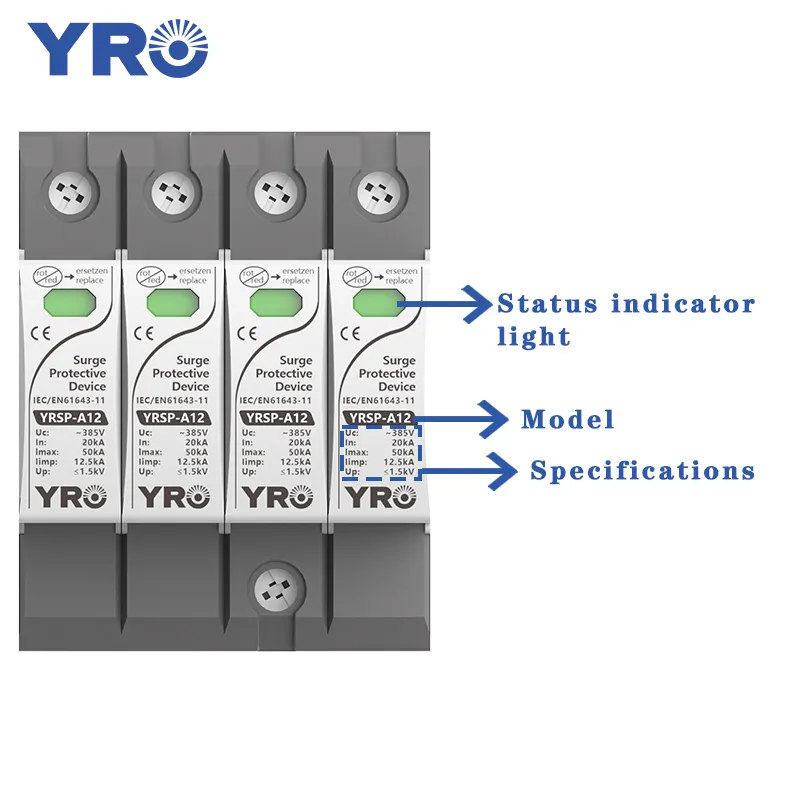

Keskeiset tunnistusparametrit luokkien ulkopuolella

1. Nimellisjännite (UC)

On vastattava suojatun järjestelmän normaalia käyttöjännitettä.

Esimerkiksi kodissa, jossa on 220 V: n piirejä, sinun ei pitäisi valita ylijännitesäilijoita, joiden nimellisjännite on alle 220 V. Voit harkita YRO: n 275 V: n salamanjohtolaitteita turvallisen marginaalin saamiseksi.

2. Suurin purkausvirta (IMAX)

Tämä on huippuhuonekappale- tai ylijännitvirta, jonka SPD voi turvallisesti absorboida ja ohjata lyhyessä ajassa.

Jos SPD: n luokitellaan 40KA, se tarkoittaa, että se pystyy käsittelemään jopa 40 000 ampeeria ylitysvirtaa heti ilman vaurioita.

3. Jännitesuojaustaso (ylös)

Suurin jäännösjännite, joka on läsnä SPD -päätteiden välillä ylijäämätapahtuman aikana.

Yksinkertaisemmin sanottuna, vaikka SPD vähentää ylijännitteen, osa ”vuotojännitteen” jännitteestä saavuttaa edelleen laitteesi (kutsutaan myös jäännösjännitteeksi). Tämä jännite ei ylitä ylin arvoa.

Esimerkiksi SPD, jonka UP = 1,8 kV, voi rajoittaa laitteesi näkemän jännitteen alle 1,8 kV: n yli nousun aikana. Mitä alhaisempi, sitä parempi suoja.

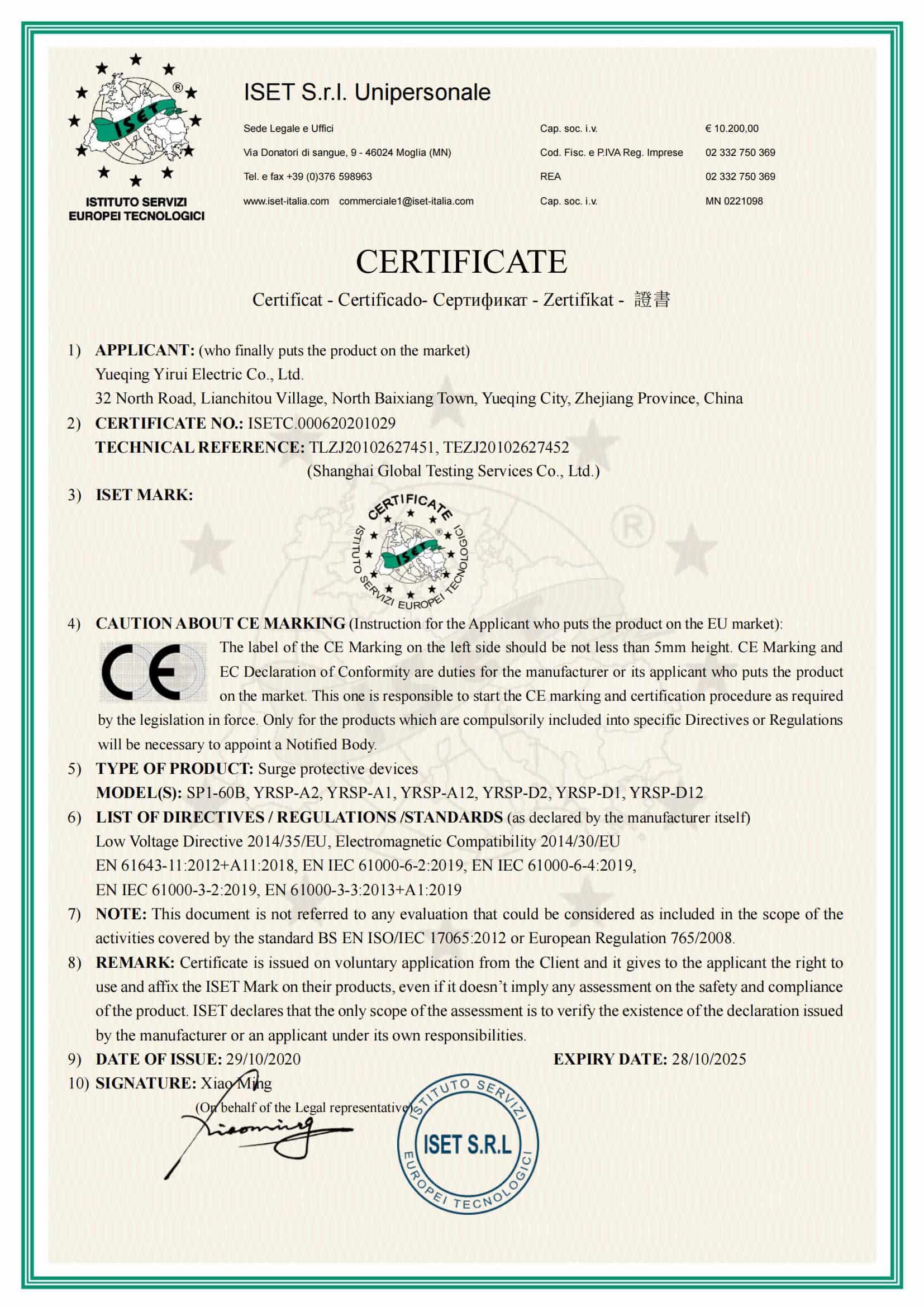

Sertifikaatit ovat kriittisiä

Kolmansien osapuolien sertifikaatit, kuten CE, TUV tai UL, ovat tärkeitä SPD-laadun indikaattoreita. Nämä eivät ole vain koristeita, vaan edustavat sitä, että tuote on läpäissyt tiukan testauksen ylijännityksen käsittelykyvyssä, palonkestävyydessä ja käyttöikällä.

Otetaan esimerkki Yro-heidän salamanjohtolaitteet ovat saaneet CE-sertifikaatin ja noudattavat IEC 61643-11 -standardeja varmistaen, että ne täyttävät kansainväliset turvallisuus- ja suorituskykyvaatimukset.

Vaihdettava moduulin suunnittelu

Huippuluokan SPD: t omaksuvat usein plug-in-suunnittelun (modulaarinen rakenne). Ylimmän jälkeen vain sisäiset moduulit on vaihdettava ilman tarvetta vaihtaa koko laitesarja. Se on erittäin sopiva käytettäväksi aurinkoenergialaatikoissa tai teollisuusohjauskaapissa ja on helppo ylläpitää.

YRO: n modulaarinen SPD tukee kuumavaihtoa, auttaen käyttäjiä palauttamaan suojatoiminnot nopeasti ja vähentämään seisokkeja.

Usein kysyttyjä kysymyksiä

Voivatko yksi ylijäämä -tukahduttajat suojata koko taloa?

Pääpaneeliin asennettu T1 -ylijäämälaite tarjoaa ensimmäisen puolustuslinjan, kattava suojaus vaatii kerrostettua lähestymistapaa. Pelkästään T1 ei saa suojata arkaluontoisia elektroniikkaa - T2- tai T3 -laitteita tulisi myös asentaa kuormituspisteisiin. Tämä varmistaa, että ylijännitergia häviää vaiheissa eikä ylivoimaisesti yksi laite.

Kuinka usein SPD on vaihdettava?

SPD: t eivät ole pysyviä. Ne tulisi korvata:

Kun tilan ilmaisin muuttuu punaiseksi (usein useiden nousun jälkeen).

Tai noin joka 3–5 vuoden välein, kun MOV -komponentit hajoavat ajan myötä.

Voivatko AC- ja DC -ylijännitekorit käyttää keskenään?

Ei, he eivät voi.

AC- ja DC -järjestelmillä on erilainen jännitekäyttäytyminen, keskeytysmenetelmät ja napaisuus. Sinun on valittava erillinen AC- tai DC SPD. Virheellinen käyttö voi johtaa tehottomaan suojaukseen tai jopa laitteiden vikaan.

Vaatiiko SPD maadoitusta?

Kyllä, maadoitus on pakollista.

SPD on maadoitettava asianmukaisesti, jotta saadaan turvallisesti ylivoimainen virran maahan. Huono tai puuttuva maadoitus voi tehdä laitteesta tehottoman ja voi johtaa purkautumiseen tai sähköisiin tulipaloihin.

Johtopäätös

Surge -suojaimet eivät ole vain toinen komponentti - ne ovat etulinjan puolustus sähköjärjestelmällesi. Tietäminen kuinka tunnistaa korkealaatuinen SPD säästää sinut erittelyistä, järjestelmän epäonnistumisista ja turvallisuusriskeiltä.

YRO: lla tarjoamme laajan valikoiman vaihtovirta- ja tasavirta -ylivoimia, jotka on räätälöity aurinkojärjestelmiin, ohjauskaappeihin, teollisuuspaneeleihin ja EV -infrastruktuuriin. Sisäisen T & K-kehityksen ja yli vuosikymmenen tuotantokokemuksen avulla tarjoamme sekä standardimallit että OEM-ratkaisut, jotka auttavat sähköjärjestelmiäsi pysymään suojattuina-aina.

Tarvitsetko luotettavan salamanjohdon seuraavalle projektillesi?Ota yhteyttä YroNykyään OEM/ODM -tiedusteluissa tai irtotavarana.
