Mitä eroa on OUV: n ja RCD: n välillä?
2025-09-20
Nykyaikaisessa sähköasennuksessa turvallisuus ja stabiilisuus ovat tekijöitä, jotka on otettava huomioon keskeinen huomio. Eri suojalaitteiden joukossa,Ouvre (Ylijännite- ja alajännitesuojauslaite)ja RCD (jäännösvirran suojauslaite) mainitaan usein samanaikaisesti. Vaikka ne näyttävät jonkin verran samanlaisilta, niiden työperiaatteissa, sovellusskenaarioissa ja suojaustoiminnoissa on ilmeisiä eroja.

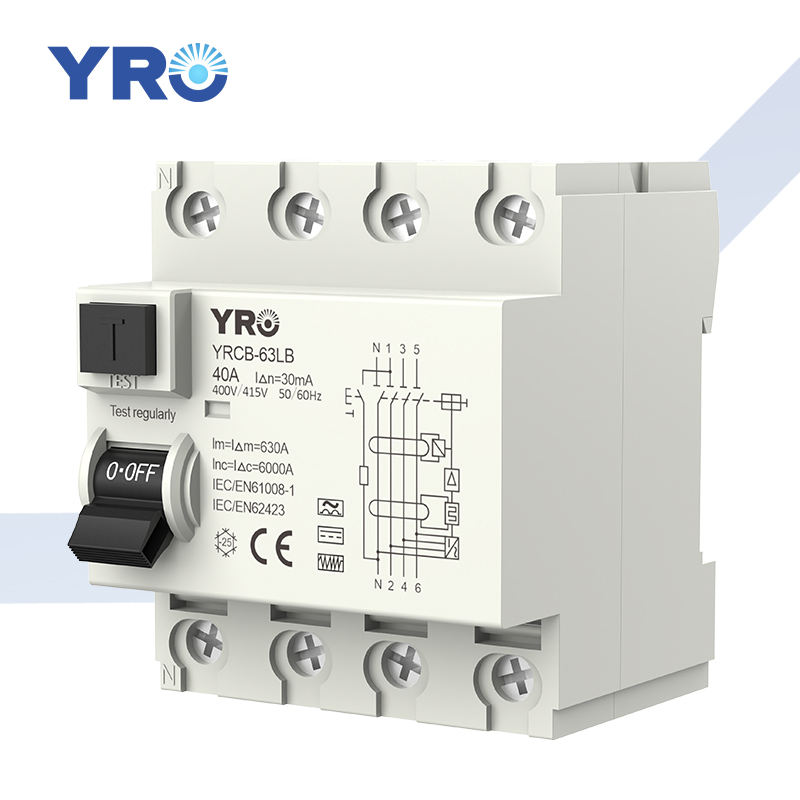

Mikä on RCD?
Jäännösvirtalaite on sähköturvavaruste, jota käytetään ensisijaisesti piireissä vuotovirran havaitsemiseen ja virtalähteen katkaisemiseksi viipymättä, estäen siten sähköiskun ja sähköisen paloonnettomuudet. Sen ydintoiminto on seurata vuotovirtaa (ts. Jäännösvirta) piirissä ja irrottaa nopeasti virtalähde, kun poikkeavuudet havaitaan, varmistaen henkilökohtaisen ja laiteturvallisuuden.
RCD: n työperiaate perustuu nykyiseen saldonvalvontaan. Normaaliolosuhteissa syöttövirta ja lähtövirta piirissä pysyvät tasapainossa. Kun vuoto tapahtuu, jotkut virrat pakenevat epänormaalien polkujen (kuten ihmiskehon tai maan) läpi, aiheuttaen virran epätasapainon. RCD havaitsee tämän virran eron ja laukaisee välittömästi tehon rajausmekanismin.
Mitkä ovat tärkeimmät erot kahden tuotteen välillä?
Ylijännite- ja alajännitesuojaimien käsite mainittiin edellisessä artikkelissa "Mikä on jännitesuoja?"Olen jo maininnut sen, joten en toista sitä täällä. Tärkein ero OUV: n ja RCD: n välillä on niiden suojaamissa esineissä:
- RCD: Se laukaisee suojauksen havaitsemalla virtauksen virran epätasapainon, jota käytetään pääasiassa sähköiskun, sähköpalojen ja laitteiden vuotoongelmien estämiseen, korostaen henkilökohtaista turvallisuutta ja vuotojen suojausta.
- Ylijännite ja alajännitesuoja: Se katkaisee virtalähteen tarkkailemalla epänormaalia jännitettä laitteiden suojaamiseksi jännitteen vaihteluilta, keskittyen laitteiden ja linjojen jännitteen stabiilisuuteen.
Muut erot
|
Ominaisuus |
Ouvre |
RCD |
| Seurantaobjekti |
Virtalähdeviivan jännitetaso. |
Nykyinen tasapaino elävän ja neutraalin johtimien välillä. |
| Vikatyyppi osoitettu |
Jännitteen poikkeavuudet: Ylijännite tai alajännite ruudukosta. |
Maanvuoto (maakulma), yleensä eristyshäiriöiden tai ihmisen kontaktin aiheuttamat. |
| Ja nollata |
Yleensä on automaattinen nollaustoiminto jännitteen normalisoinnin jälkeen. |
Yleensä vaatii manuaalisen nollauksen kompastuksen jälkeen viantarkastuksen varmistamiseksi. |
| Yhteinen käyttötapaukset |
Koko talon tehonsuojaus, LVI-järjestelmien suojaaminen, teollisuuskoneet ja herkät elektroniset laitteet. |
Tehonmuutokset alueilla, joilla on suuri sähköiskisokin riski, kuten kylpyhuoneet, keittiöt, työpajat ja ulkotilat. |
| Asennuspaikka |
Skenaariot, joilla on korkeat jännitteen vakauden vaatimukset, kuten jakelukaapit ja teollisuusohjauslaitteet. |
Tehonmuutokset alueilla, joilla on suuri sähköiskisokin riski, kuten kylpyhuoneet, keittiöt, työpajat ja ulkotilat. |
| Valvonta |
Tarkkailee jatkuvasti jännitetasoja. |
Reagoi heti. |
Kuinka valita oikea suoja tarpeiden perusteella?
Oikean laitteen valitseminen riippuu kokonaan ongelmasta, jonka haluat estää.
Valitse Ouvre
- Alueesi tehoverkkojännite on epävakaa tai pienjännite/sähkökatkokset esiintyvät usein.
- Sinun on suojattava kalliita laitteitasi jännitekeiden tai tippojen aiheuttamilta vaurioilta.
- Tavoitteenasi on varmistaa sähkölaitteiden pitkä käyttöikä ja luotettava toiminta.
Valitse RCD
- Suurin huolenaihe on estää sähköiski ihmiskeholle.
- Sinun on suojattava korkean kosteuden alueita (kylpyhuoneet, keittiöt) tai paikkoja, joissa laitteilla voi olla maa-vikoja.
- Jos haluat vähentää eristyksen ikääntymisen ja virran vuotojen aiheuttamia sähköpaloja.
Johtopäätös
Vaikka molemmatJännitesuojaimien yli/alleJa jäännösvirtalaitteet voivat katkaista virtalähteen, ne on suunniteltu erilaisiin suojaustarpeisiin. Näillä kahdella laitteella on täydentävät roolit sähköjärjestelmissä.
Valitsemalla ja asentamalla nämä suojalaitteet rationaalisesti, sähköjärjestelmille voidaan tarjota kattavampi suojaus, mikä edistää vakaan laitteiden toimintaa ja henkilöstön turvallisuutta. Näiden suojalaitteiden käyttäminen nykyaikaisissa sähköjärjestelmissä voi estää laitteiden vaurioita ja onnettomuuksia samalla kun parantaa yleistä turvallisuutta.
