Kuinka WiFi 6-10 Strings RSD Fast Shutdown -laite voi parantaa aurinkoenergian turvallisuutta?

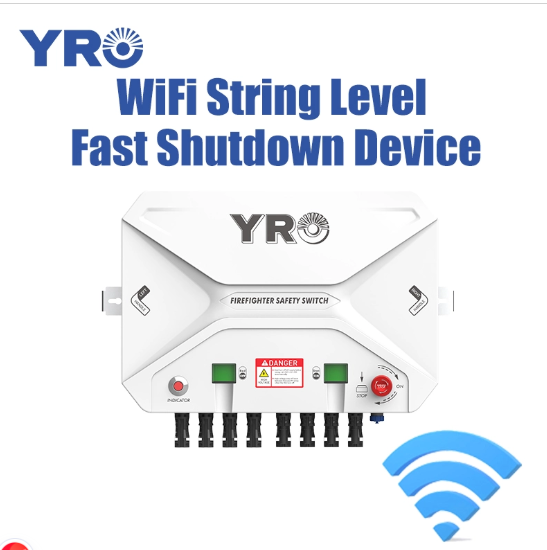

WiFi 6-10 Strings RSD Fast Shutdown -laitteen ymmärtäminen

Aurinkosähköjärjestelmät tuottavat tasavirtaa aina, kun riittävästi auringonvaloa saavuttaa moduulit. Vaikka invertteri on kytketty pois päältä, osa aurinkopaneelista ja sen tasavirtajohdotuksista voi jäädä jännitteiksi. Tämä luo tärkeän turvallisuusnäkökohdan asentajille, huoltohenkilöstölle, pelastustoimihenkilöille ja järjestelmän omistajille.

Pikasammutuslaite, jota yleisesti kutsutaan RSD:ksi, on suunniteltu katkaisemaan tai vähentämään sähkötehoa tietyssä PV-järjestelmän osassa, kun sen sammutustoiminto on aktivoitu. Merkkijonotason nopea sammutuslaite voi hallita useita aurinkosähköjonoja jaetun kotelon ja kytkentäjärjestelyn kautta riippuen sen suunnittelusta ja nimelliskokoonpanosta.

Termi6-10 kieliäviittaa yleensä laiteperheeseen, joka on tarkoitettu sovittamaan kokoonpano kyseisellä merkkijonomääräalueella. Se ei tarkoita, että jokainen malli tukee automaattisesti kaikkia mahdollisia jännite-, virta- tai johdotusjärjestelyjä. Valitun mallin tietolehti ja kytkentäkaavio määrittävät sallitun kokoonpanon.

When WiFi is included in the product specification, it may provide a communication or remote-control function. However, WiFi is not an inherent feature of every rapid shutdown device. Ostajien tulee varmistaa, tukeeko tarkka malli WiFi-yhteyttä, RS485:tä, muuta tiedonsiirtoliitäntää vai vain perinteistä sammutusohjausmenetelmää.

Kuinka nopea sammutus toimii aurinkosähköjärjestelmässä

Tyypillinen merkkijonotason nopea sammutusjärjestely sisältää aurinkosähkömoduulit, tasavirtajohdot, sammutuskytkimen tai ohjaimen, invertterin ja niihin liittyvät suoja- ja maadoituslaitteet. Tarkka asettelu vaihtelee järjestelmäarkkitehtuurin ja paikallisten sähkövaatimusten mukaan.

Vaihe 1: Normaali sähköntuotanto

Normaaleissa käyttöolosuhteissa aurinkomoduulit tuottavat tasavirtaa. Virta kulkee konfiguroitujen merkkijonopiirien läpi kohti invertteriä, jossa se muunnetaan vaihtovirtalähteeksi käyttöä tai vientiä varten.

Vaihe 2: Sammutustapahtuma aloitetaan

Määrätty kytkin, ohjauspiiri, virrankatkostila tai hyväksytty ohjaussignaali voivat käynnistää sammutuksen laitteen suunnittelusta riippuen. Jotkut tuotteet tarjoavat myös valinnaisia ​​viestintä- tai lämpötilaan liittyviä toimintoja. Nämä ominaisuudet on vahvistettava todelliselle mallille sen sijaan, että ne oletetaan pelkästään RSD-luokasta.

Vaihe 3: Laite katkaisee määritetyt tasavirtapiirit

Kun tarvittava laukaisu havaitaan, laite käyttää sisäistä DC-eristysmekanismiaan suunnittelunsa mukaisesti. Vaikuttavat piirit kytketään irti valmistajan ohjeiden mukaisesti. Tuloksena oleva jännite ja sammutusvaste riippuvat järjestelmän topologiasta, laitteen sijainnista, kytkentäjärjestelystä ja sovellettavista vaatimuksista.

Vaihe 4: Henkilöstö Noudata hyväksyttyjä turvaohjeita

Pysäyttämisen jälkeen pätevän henkilöstön on noudatettava asennuksen hätä- ja sähköturvallisuusmenettelyjä. Heidän ei pitäisi olettaa, että aurinkosähkömoduulit lakkaavat tuottamasta sähköä auringonvalossa tai että kaikki johdotuksen osat ovat automaattisesti turvallisia koskettaa.

Järjestelmäsuunnittelijoille tärkeä tehtävä on tarkastaa täydellinen sammutusjärjestys, laitteen laukaisutapa, kytkentälaitteiden sijainti ja vaadittu vaste normaali- ja vikatilanteessa.

Miksi monikielinen sammutus on tärkeä aurinkoenergiaprojekteille

Hallitse useita merkkijonopiirejä

Kuudesta kymmeneen merkkijonolle suunniteltu laite voi auttaa järjestämään sammutuslaitteet PV-ryhmille, joissa on useita merkkijonopiirejä. Hyväksytystä suunnittelusta riippuen tämä voi yksinkertaistaa laitteiden sijoittelua ja vähentää erillisten koteloiden tarvetta. Todelliset säästöt riippuvat lankojen lukumäärästä, kaapelireiteistä, asennustyöstä ja projektin vaatimuksista.

Tukea hätäapusuunnittelua

Nopeat sammutuslaitteet voivat olla osa laajempaa sähköturvallisuusstrategiaa, jonka tarkoituksena on vähentää vaaroja hätätilanteiden ja huollon aikana. Selkeät merkinnät, helposti saatavilla olevat ohjauspaikat ja dokumentoidut sammutusmenettelyt auttavat henkilöstöä ymmärtämään järjestelmän käytön.

Osoite ulkoasennusehdot

Aurinkoenergialaitteet altistuvat usein sateelle, pölylle, lämpötilan muutoksille, auringonvalolle ja muille ympäristön rasituksille. Sopiva kotelo ja oikein asennetut kaapeliläpiviennit auttavat suojaamaan sisäisiä komponentteja. Vaaditun suojaustason tulee vastata asennusympäristöä ja valmistajan ohjeita.

Paranna järjestelmän organisaatiota

A planned multi-string arrangement can make circuit identification and maintenance documentation more straightforward. Asentajien tulee merkitä kyseiset merkkijonot, tallentaa laitteiden sijainnit ja ylläpitää päivitettyä yksirivistä kaaviota, jotta teknikot voivat tunnistaa kuhunkin aurinkosähköpiiriin liittyvät laitteet.

Salli projektikohtaiset ohjausvaihtoehdot

Jotkut RSD-tuoteperheet tarjoavat lisäohjaus- tai viestintätoimintoja. Jos projekti vaatii etäkäyttöä, WiFi-tietoliikennettä tai integrointia toiseen valvontajärjestelmään, varmista tarkka käyttöliittymä, tuettu protokolla, toiminta-alue ja ohjauskäyttäytyminen ennen mallin valintaa.

Tärkeimmät tekniset tiedot, jotka on arvioitava ennen ostoa

Tekninen yhteensopivuus on välttämätöntä pikasammutuslaitetta valittaessa. Merkkijonojen lukumäärä ei yksin riitä määrittämään soveltuvuutta. Vertaa ehdotettuja laitteita PV-moduulin tietoihin, invertterin tulorajoihin, piirisuunnitteluun ja paikallisiin sähkövaatimuksiin.

Viitteeksi YRO:n julkaisemat tuotetiedot6-10 merkkijonoa RSD nopea sammutuslaiteidentifioi mallin YRSD-8A, jonka ilmoitettu tasavirtajännite on 1500 V, merkkijonovirta 26 A, nimellisvaihtojännite 230 V, käyttöjännite 100-270 V AC, käyttölämpötila -40 °C - +85 °C ja IP66-suojaus. These figures should be checked against the latest datasheet and the exact model offered for the project.

Älä käytä yhden mallin määrityksiä jokaiseen 6-10 merkkijonoperheen tuotteeseen. Jännite- ja virtaluokitukset, tiedonsiirtoominaisuudet, johdotusjärjestelyt ja sertifioinnit voivat vaihdella versioittain.

6-10 String RSD vs. muut sammutusratkaisut

Erilaiset aurinkosähköprojektit tarvitsevat erilaisia ​​sammutusarkkitehtuureja. Monikielinen laite voi olla sopiva joihinkin asetteluihin, kun taas moduulitason laitteet tai muu hyväksytty järjestelmä voivat vastata paremmin projektin vaatimuksia.

Nämä ratkaisut eivät ole automaattisesti vaihdettavissa keskenään. Esimerkiksi merkkijonotason katkaisu ei välttämättä vähennä moduulitasoista jännitettä. Sopiva ratkaisu on valittava vaaditun turvatoiminnon, laitearkkitehtuurin ja voimassa olevien sähkösääntöjen mukaan.

Kuinka valita oikea RSD-laite PV-projektille

1. Laske todellinen merkkijonomäärä

Aloita PV-asettelusta ja ohjattavien piirien määrästä. Varmista, mahtuuko ehdotettu laite aiotun määrän jonoja ja noudattaako johdotus valmistajan hyväksymää kaaviota.

2. Tarkista järjestelmän enimmäisjännite

PV avoimen piirin jännite nousee, kun moduulin lämpötila laskee. Käytä moduulin valmistajan lämpötilakerrointa ja toimipaikan odotettua vähimmäissuunnittelulämpötilaa ketjun enimmäisjännitteen laskemiseen. Vertaa tulosta laitteen arvoon ja sovellettaviin suunnittelurajoihin.

3. Tarkista virran ja suojauksen koordinointi

Tarkista moduulin virtaominaisuudet, rinnakkaisjonojen järjestelyt, suojalaitteet, johtimien nimellisarvot ja RSD-valmistajan rajat. Älä oleta, että ilmoitettu merkkijonovirta vastaa kaikkia mahdollisia maksimivirta- tai oikosulkuarvoja.

4. Vahvista sammutusmenetelmä

Selvitä, vaatiiko projekti manuaalisen hätäkytkimen, määritellyn vaihtovirtahäviöreaktion, valinnaisen lämpötilan laukaisevan toiminnon, kaukosäätimen tai muun määritellyn menetelmän. Vahvista koko sarja valmistajalta ja järjestelmän suunnittelijalta.

5. Tarkista viestintävaatimukset

Jos WiFi tarvitaan, kysy, onko laitteessa WiFi-moduuli, mitä verkko-olosuhteita se tarvitsee ja mitä toimintoja voidaan todella suorittaa etänä. Jos RS485 on käytössä, varmista tuettu protokolla, johdotus ja yhteensopivuus aiotun ohjaimen kanssa. Wireless connectivity should not be treated as a substitute for a required emergency shutdown control.

6. Tarkista asennusehdot

Arvioi ympäristön lämpötila, suora auringonvalo, altistuminen vedelle, pölylle, asennuspinta, kaapelin reititys ja huoltoon pääsy. Kotelon luokitus on merkityksellinen vain, jos tuote on asennettu asianmukaisten tiivisteiden, liittimien, tiivisteiden ja kansien kanssa.

Asennuksen suunnittelu ja turvallisuusnäkökohdat

Nopeat sammutuslaitteet käsittelevät mahdollisesti vaarallisia tasavirtapiirejä. Pätevän henkilöstön tulee suorittaa asennus, käyttöönotto ja testaus valmistajan ohjeiden ja projektipaikkaan sovellettavien sähkösääntöjen mukaisesti.

Suunnittele laitteen sijainti

Follow the manufacturer's specified mounting position and system diagram. Jos suunnittelu vaatii asennusta PV-ryhmän lähelle, ota huomioon pääsy, kaapelin pituus, sääaltistus ja reitti invertteriin tai siihen liittyviin laitteisiin. Keep the emergency control location clearly identified and accessible as required.

Tarkista kytkentäkaavio

Tarkista DC-napaisuus, merkkijonojen määritys, johtimen koko, liittimen yhteensopivuus, maadoitus- tai liitosvaatimukset, AC-syöttöliitännät ja ohjausjohdot ennen työn aloittamista. Virheellinen napaisuus tai yhteensopimattomat liittimet voivat vahingoittaa laitteita ja aiheuttaa turvallisuusriskejä.

Koordinoi sammutuksen ohjaus

Varmista, että ohjausmenetelmä vastaa projektin suunnittelua. Tunnista, mikä tapahtuma käynnistää sammutuksen ja minkä sähköisen tilan pitäisi johtaa. Jos mukana on useita laitteita tai ohjauskomponentteja, dokumentoi niiden vuorovaikutus ja mitä tapahtuu, jos signaali tai virtalähde katoaa.

Välityspalkkio ennen luovutusta

Käytä hyväksyttyä käyttöönottomenettelyä laitteen toiminnan, piirin tunnisteen, aiotun sammutusreaktion ja mahdollisten viestintäominaisuuksien tarkistamiseen. Kirjaa tulokset ylös ja päivitä järjestelmäpiirustukset. Älä koskaan improvisoi reaaliaikaisia ​​testausmenetelmiä tai ohita suojatoimintoa testin suorittamiseksi loppuun.

Luotettavan toiminnan tarkastus, testaus ja huolto

Jopa oikein valittu sammutuslaite vaatii asianmukaisen huoltosuunnitelman. Tarkastusvälien tulee heijastaa valmistajan suosituksia, ympäristöolosuhteita, paikallisia vaatimuksia ja asennuksen riskiprofiilia.

• Silmämääräinen tarkastus:Tarkista, ettei kotelossa ole halkeamia, iskuvaurioita, korroosiota, veden sisäänpääsyä tai ylikuumenemisen merkkejä.
• Kaapelin ja liittimen tarkastukset:Etsi löystyneitä, vaurioituneita tai väärin tuettuja kaapeleita ja tarkista liittimen kunto hyväksyttyjen menettelyjen mukaisesti.
• Merkintöjen tarkistus:Varmista, että sammutussäädin, laitteen tunniste ja vaikutuspiirit pysyvät selvästi merkittyinä.
• Toiminnallinen testaus:Testaa sammutustoiminto valmistajan hyväksymän menettelyn ja sovellettavien turvallisuussääntöjen mukaisesti.
• Viestintätarkastukset:Jos käytettävissä on WiFi tai RS485, tarkista tuetut tietoliikenne- ja ohjaustoiminnot olettamatta, että verkkoyhteys todistaa turvatoiminnon toimivan.
• Dokumentaatio:Tallenna tarkastukset, testitulokset, korjaukset, varaosat ja muutokset aurinkosähköjärjestelmän asetteluun.

Jos havaitaan epänormaali tila, noudata hyväksyttyä eristys- ja huoltomenettelyä. Älä avaa jännitteisiä laitteita tai tee sisäisiä korjauksia, ellei valmistaja ole nimenomaisesti salli työn suorittamista ja sen suorittajalla on pätevyys.

Käytännön hankintojen tarkistuslista aurinkosähköasentajille ja -jakelijoille

Ennen kuin pyydät tarjouksen WiFi 6-10 Strings RSD Fast Shutdown -laitteesta, valmistele projektin sähköiset ja kaupalliset vaatimukset. Selkeät tiedot auttavat toimittajia löytämään sopivan kokoonpanon ja vähentävät toistuvista teknisistä selvityksistä aiheutuvia viiveitä.

Vertaa toimittajia teknisen sopivuuden, dokumentaation laadun, viestinnän, toimitusvarmuuden ja myynnin jälkeisen tuen suhteen sen sijaan, että luottaisit pelkästään hintaan. Jos tuote on tarkoitettu säännellyille markkinoille, varmista, että tarkka malli ja kokoonpano vastaavat projektin lainkäyttöalueen vaatimuksia.

ZHEJIANG YRO NEW ENERGY CO., LTD.tarjoaa nopeita sammutusratkaisuja aurinkosähkösovelluksiin. Ostajat voivat tarkastella yrityksen tuotetietoja ja keskustella tarvittavasta merkkijonojen määrästä, sähköarvoista, kotelon suojauksesta, ohjausmenetelmästä ja käytettävissä olevista vaihtoehdoista ennen spesifikaatioiden viimeistelyä.
