Kuinka monta PV-merkkijonoa voidaan liittää 4 in 1 ulos 500 V DC ABS -jakelurasiaan?

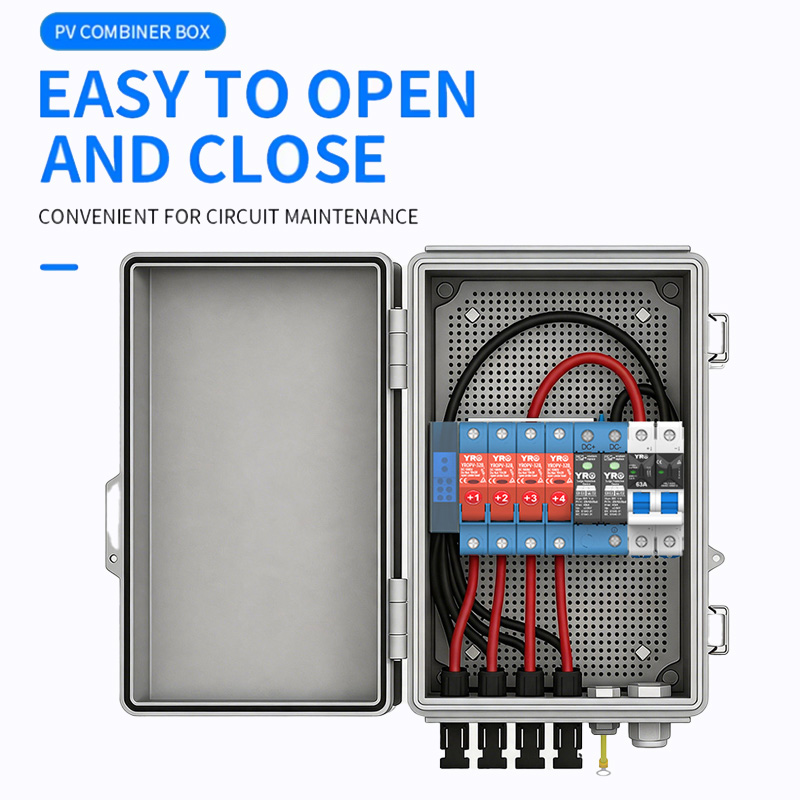

YROesittelee tehokkaan tavan hallita useita PV-jonoja käyttämällä4 In 1 Out 500 V DC ABS-jakolaatikko, suunniteltu turvallisuuteen ja yksinkertaistettuun järjestelmäintegraatioon.
PV String -liitännät nykyaikaisissa aurinkojärjestelmissä
Kun hajautetut aurinkosähköjärjestelmät (PV) laajenevat, useiden aurinkosähköjonojen yhdistäminen turvallisesti ja tehokkaasti tulee kriittiseksi haasteeksi. Asunnonomistajat, aurinkoteknikot ja pienvoimaloiden käyttäjät kohtaavat usein kysymyksiä siitä, kuinka integroida useita aurinkomoduuleja ylikuormittamatta niiden sähkökomponentteja. Tässä ABS Distribution Box osoittautuu erityisen hyödylliseksi. Suunnittelu, johon mahtuu neljä erillistä tulojonoa ja tarjoaa yhden optimoidun lähdön, yksinkertaistaa johdotusprosessia ja vähentää mahdollisia riskejä.
ABS-jakelulaatikon rooli
Tavallinen aurinkosähköjärjestelmä vaatii huolellista virranhallintaa vikojen estämiseksi ja pitkän aikavälin luotettavuuden varmistamiseksi. Jakorasia toimii keskuskeskittimenä, jossa useat PV-sarjat yhtyvät ja ne reititetään turvallisesti invertteriin tai pääjärjestelmään. 4 In 1 Out -kokoonpano mahdollistaa:
- Useiden aurinkosähköjonojen integrointi kohtalaisen mittakaavan asennuksiin
- Tehostettu suoja integroiduilla sulakkeilla, virrankatkaisimilla ja salaman ylijännitesuojalla
- Tilatehokkuus kompaktin sisäasetelman ja kevyen ABS-kotelon ansiosta
Avaintiedot Taulukko
| Ominaisuus | Erittely | Hyöty |
| Suojaustaso | IP65 | Pöly- ja vesitiivis ulkoasennukseen |
| Max käyttöjännite | 500V | Keskijännitteisten PV-ryhmien turvallinen käsittely |
| Sulakkeen luokitus | 15A 1000V | Estää ylikuormitusvaurioita |
| Katkaisija | 2P 63A 500V | Katkaisee automaattisesti virran epänormaaleissa olosuhteissa |
| Salamansammutin | 2P 40kA 600V | Suojaa jännitteiltä ja salamaniskuilta |
| Aurinkoenergian liitin | 30A 1000V | Nopea ja luotettava liitäntä PV-moduuleille |
Kuinka monta PV-merkkiä voidaan yhdistää?
Vaikka laatikko tukee neljää tulomerkkijonoa, moduulien tarkka määrä merkkijonoa kohden riippuu käytettyjen aurinkopaneelien kokonaisjännitteestä ja -virran tiedoista. Tyypillisesti jokaiseen tulomerkkijonoon mahtuu 8–12 paneelia, kun oletetaan, että moduulien vakioarvot ovat 36–50 V. Yhdistämällä neljä merkkijonoa yhdeksi ulostuloksi järjestelmän monimutkaisuus vähenee ja ylläpito helpottuu.
Turvallisuusnäkökohdat
Useiden PV-jonojen yhdistäminen yhteen jakelulaatikkoon vaatii huomiota:
- Virtatasapaino: Varmista, että mikään merkkijono ei ylitä sulakkeen arvoa (15A), jotta vältytään ylivirtahäiriöiltä.
- Jännitteen yhteensopivuus: Johdon kokonaisjännitteen on oltava alle 500 V DC turvallisen toiminnan varmistamiseksi.
- Ylijännitesuoja: Integroidut salamansuojat minimoivat äkillisten jännitepiippujen aiheuttaman vaurion riskin.
The4 In 1 Out 500 V DC ABS-jakolaatikkoon suunniteltu käsittelemään näitä haasteita tehokkaasti tarjoamalla luotettavan liitoskohdan useille aurinkosähkötuloille.
Etuja merkkijonojen integroinnin lisäksi
Tämän jakolaatikon käytön edut ovat muutakin kuin pelkkä liitännän mukavuus:
- Kevyt rakenne: ABS-kotelo vähentää painoa merkittävästi, mikä tekee kuljetuksesta ja asennuksesta yksinkertaisempaa.
- UV- ja korroosionkestävyys: Ihanteellinen ulkoolosuhteisiin, mikä varmistaa pitkän kestävyyden.
- Modulaarinen liitettävyys: Tavalliset aurinkoliittimet mahdollistavat nopean asennuksen ja helpon järjestelmän päivityksen.
- Huoltoystävällinen layout: Sisäiset komponentit on järjestetty mahdollistamaan suoraviivainen tarkastus ja vaihto tarvittaessa.
Edut Yleiskatsaus Taulukko
| Hyöty | Kuvaus |
| Helppo asennus | Kevyt ja kompakti muotoilu vähentää työvoimaa |
| Monitasoinen suojaus | Sulakkeet, katkaisijat ja ylijännitesuojat estävät laitevaurioita |
| Laajennettavuus | Modulaarinen tulo tukee tulevaa PV-laajennusta |
| Luotettavuus ulkona | UV- ja korroosionkestävä ABS-kuori takaa pitkän käyttöiän |
Sovellusskenaariot
ABS-jakelulaatikko sopii erityisesti:
- Asuinrakennusten katolla olevat aurinkosähköjärjestelmät, joissa on useita merkkijonoja
- Pienet kaupalliset aurinkosähköasennukset, jotka tarvitsevat keskitettyä suojausta
- Off-grid tai hybridiaurinkojärjestelmät, jotka edellyttävät luotettavaa tasavirtahallintaa
Yhdistämällä neljä merkkijonoa yhdeksi lähtöksi järjestelmän johdotus yksinkertaistuu ja käyttöturvallisuus paranee. Käyttäjät voivat helposti valvoa ja ylläpitää järjestelmää ja minimoimalla seisokit.
Useiden aurinkosähkösarjojen tehokas hallinta on hajautettujen aurinkojärjestelmien ydinhaaste, ja hyvin suunniteltu jakelulaatikko voi parantaa merkittävästi järjestelmän luotettavuutta ja helpottaa asennusta. The4 In 1 Out 500 V DC ABS-jakolaatikkoalkaen ZHEJIANG YRO NEW ENERGY CO.,LTD. yhdistää kevyen rakenteen, modulaarisen liitettävyyden ja monikerroksisen suojauksen tarjotakseen vankan ratkaisun PV-virranhallintaan. Tämän laitteen avulla käyttäjät voivat liittää luottavaisesti useita PV-sarjoja säilyttäen samalla optimaalisen suorituskyvyn, turvallisuuden ja järjestelmän pitkän käyttöiän.
