Kuinka arvioida, tarvitseeko yli- ja alijännitesuoja vaihtaa?

Kuten käyttöaikayli- ja alijännitesuojaimet lisääntyvät, niiden suorituskyky heikkenee vähitellen, mikä vaikuttaa sähkölaitteiden suojavaikutukseen. Joten kuinka määrittää, tarvitseeko suojus vaihtaa? Alla esittelemme useita yleisiä tilanteita, jotka auttavat sinua ymmärtämään merkkejä siitä, että suojus on ehkä vaihdettava.

Signaalit suojauksen suorituskyvyn heikkenemisestä

1. Toistuva laukaisu

Josyli- ja alijännitesuojamatkoja usein ilman selkeää syytä, silloin tarvitaan huomiota. Satunnainen laukaisu merkittävien jännitevaihteluiden aikana on normaali ilmiö, mutta jos se laukeaa usein normaaleissa jänniteolosuhteissa, voi olla, että suojan sisäiset komponentit ovat vioittuneet.

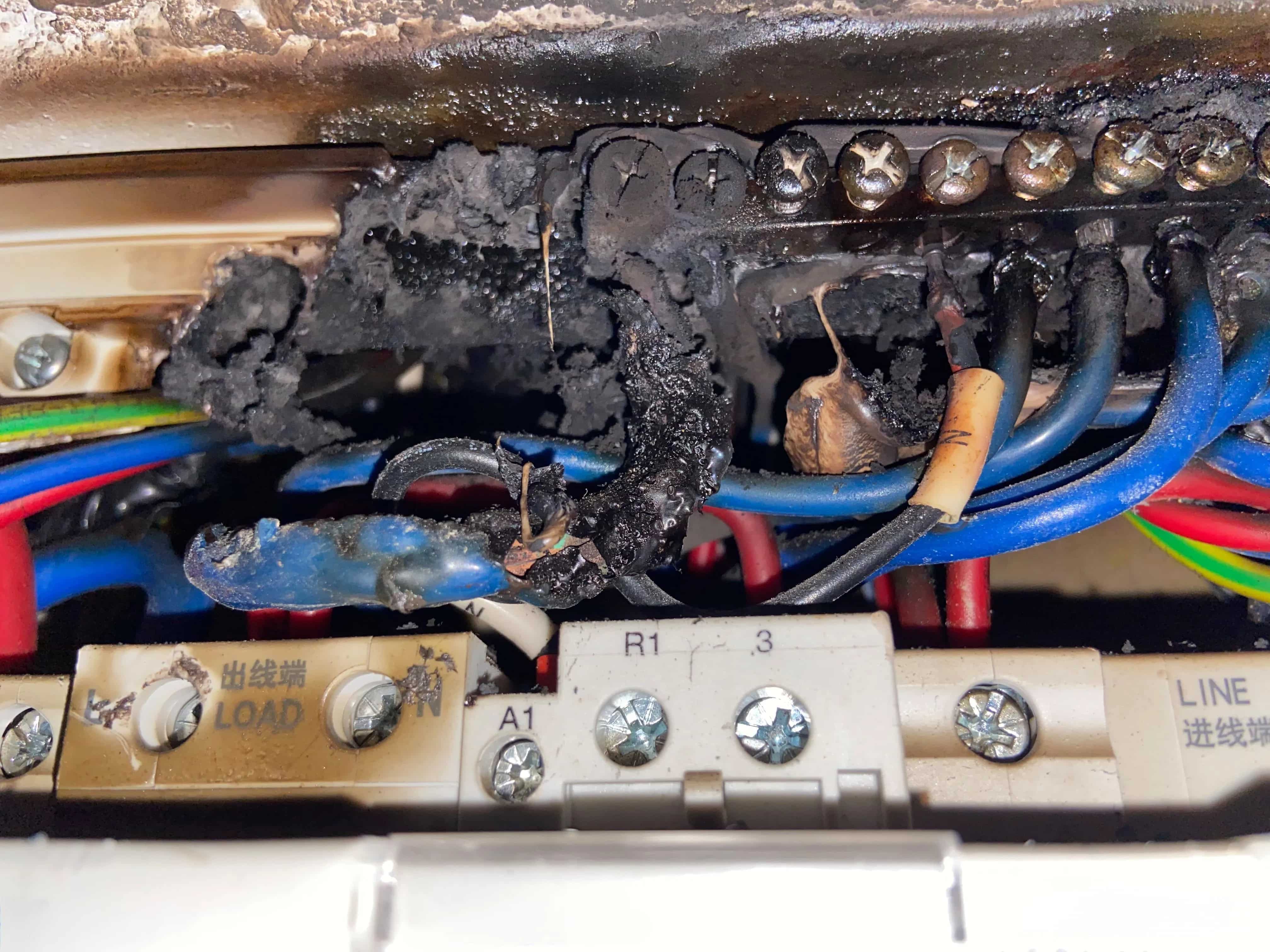

2. Fyysiset vauriot tai kuluminen

Fyysinen tarkastus on yksinkertainen ja tehokas tapa arvioida suojelijan terveydentilaa. Etsi merkkejä, kuten halkeamia, värimuutoksia tai palamiskohtia kuoresta. Nämä viittaavat yleensä ylikuumenemiseen tai valokaaripurkaukseen laitteen sisällä.

• Halkeamat tai muodonmuutokset: Kosteutta tihkuu sisään ja vaurioittaa sisäisiä piirejä
• Värinmuutos: viittaa yleensä osan ylikuumenemiseen
• Palopiste: Osoittaa liiallista virtaa tai oikosulkua
• Syöpyneet liittimet: Vaikuttaa yhteyden laatuun ja suorituskykyyn

3. Epänormaali lähtöjännite

Yleismittarin käyttäminen lähtöjännitteen mittaamiseen näyttää 0 V tai jännite on äärimmäisen alhainen, mikä osoittaa, että sisäinen tunnistus- tai ohjauspiiri on vioittunut eikä suojus voi sulkeutua normaalisti.

4. Jatkettu nollausviive

Asetettu nollausaika oli 10 sekuntia, mutta todellinen nollausaika ylitti 10 sekuntia, mikä johtui mahdollisesti sisäisen ajastinkomponentin vanhenemisesta tai kondensaattorin vuodosta.

5. Nollauskyvyttömyys tai jatkuva yhteyden katkeaminen

Kun suoja laukeaa, sen pitäisi voida nollata automaattisesti tai manuaalisesti. Jos se ei jatkuvasti palaa toimintatilaan, se tarkoittaa, että sisäinen mekanismi voi olla vaurioitunut.

6. Ikää ja käyttöikää koskevat näkökohdat

Useimpien yli- ja alijännitesuojaimien suositeltu käyttöikä on yleensä 5-10 vuotta mallista ja käyttöolosuhteista riippuen. Jos suojasi on saavuttanut tai ylittänyt tämän alueen, on suositeltavaa vaihtaa se, vaikka se vielä toimisi. Koska kriittisen ajanjakson jälkeen laitevian todennäköisyys kasvaa merkittävästi.

Ylijännite- ja alijännitesuojainten päivittäinen huolto ja tarkastus

Päivittäinen tarkastus

• Kytkennän kireys: Tarkista kaikki ruuvit ja langankiristysruuvit löystymisen varalta, jotta vältät toimintahäiriön tai paikallisen ylikuumenemisen huonon kosketuksen vuoksi.
• Kotelo ja ympäristö: Varmista, että kotelossa ei ole halkeamia, kosteutta tai pölyä; ylläpitää ilmanvaihtoa ja kuivuutta korroosion ja eristeen vanhenemisen estämiseksi.
• Kuorman tila: Tarkkaile, toimiiko kytketty kuorma normaalisti; Jos kuorma on epänormaali (kuten usein laukaisu), suojan lisätarkastus on tarpeen, koska kuorman poikkeavuus on usein varhainen varoitussignaali suojalta.

Viikoittainen tarkastus

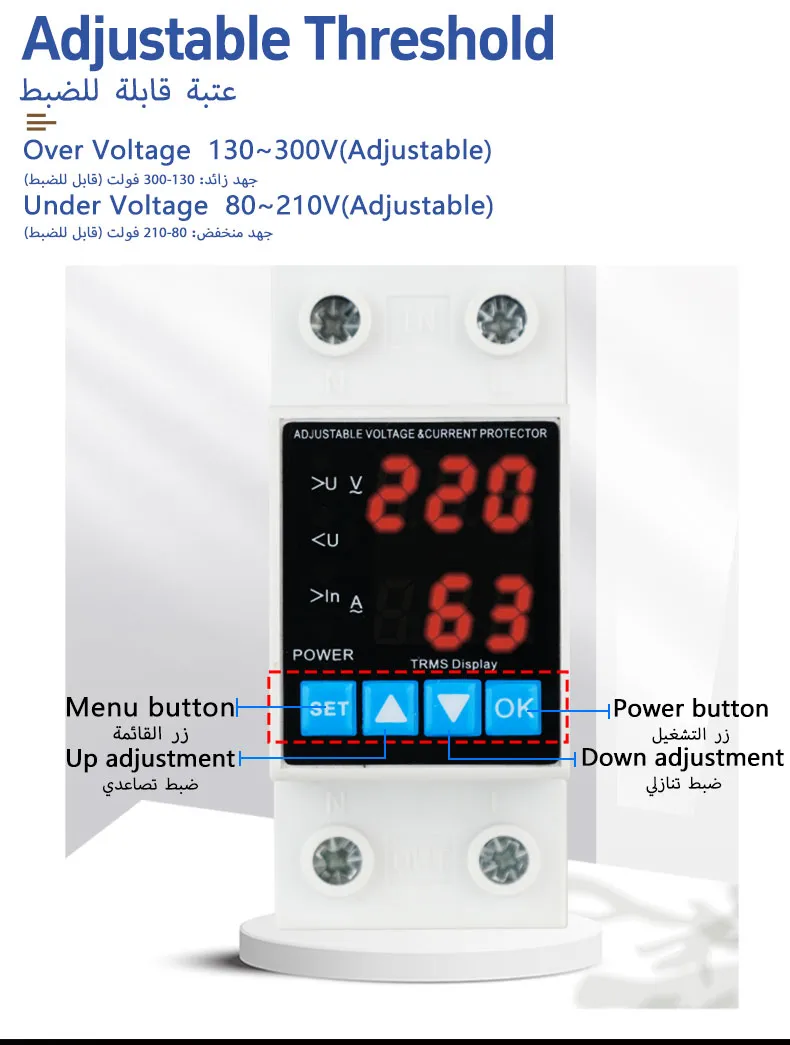

• Jänniteasetuksen tarkistus: Käytä yleismittaria tai volttimittaria tulojännitteen mittaamiseen ja varmista, että se on nimellisalueella.
• Toimintatesti: Laske jännite manuaalisesti tai käyttämällä säädettävää virtalähdettä alijännitekynnyksen alapuolelle ja tarkkaile, katkaiseeko suojus kuorman; säädä sitten takaisin normaalijännite ja varmista, palautuuko suojus automaattisesti asetetun viiveen jälkeen.
• Liitinten puhdistus: Käytä puhdasta pehmeää harjaa tai paineilmaa pölyn poistamiseen liittimistä.

Kuukausitarkastus

• Lähtöjännite: Suojan ollessa kiinni, mittaa lähtöjännite yleismittarilla, jolloin nimellisjännitteen virheen on oltava ≤ 5 %. Jos se ylittää virhealueen, kalibrointi tai vaihto on tarpeen.
• Releen toiminta-aika: Käytä oskilloskooppia tai ajastinta tallentaaksesi kokonaisajan alijännitteen/ylijännitteen liipaisuhetkestä virran katkeamiseen ja sitten virran palautumiseen. Katso tuotteen tekninen käsikirja; ajan ylittäminen viittaa sisäisten komponenttien ikääntymiseen.
• Kosketinvastus: Käytä megaohmimittaria pääkoskettimien kosketusresistanssin mittaamiseen, jolloin sen on oltava ≤ 0,1 Ω. Standardin ylittäminen tarkoittaa kontaktien kulumista, joka vaatii puhdistusta tai vaihtoa.
• Suojaustoiminto: Tarkista, ovatko salamansuoja-, kosteus- ja pölysuojatiivisteet ehjät (ovatko ruuvit ja tiivisteet vanhentuneet). Vaihda tiivisteosat välittömästi, jos havaitset vaurioita.

Neljännesvuosittainen tarkastus

• Sisäisten osien tarkastus: Kun olet irrottanut ylävirran katkaisijan, irrota suojakotelo ja tarkista piirilevyn, kelan, jousen ja releen koskettimet palamisen, hapettumisen tai löystymisen varalta. Vaihda löydetyt vaurioituneet osat.
• Kalibrointi ja nollaus: Käytä valmistajan tai ammattimaisen kalibrointipalvelun tarjoamaa kalibrointilaitetta ali-/ylijännitekynnysten ja viiveparametrien uudelleenkalibrointiin.
• Kirjaaminen ja raportointi: Täytä kaikki tämän tarkastuksen mittaustiedot ja huolto-/vaihtotilanteet huoltolokiin jäljitettävän tietueen muodostamiseksi.

Vuosittainen tarkastus

• Käyttöiän arviointi: Arvioi vaihtaminen etukäteen kumulatiivisen käyttökertojen perusteella (esim. jos se on lähellä 50 000 mekaanista elinkaarta).
• Ympäristöarviointi: Tarkista, täyttääkö asennusympäristö edelleen tuotteen käyttölämpötila-, kosteus- ja ilmanvaihtovaatimukset; arvioida uudelleen, onko muutoksia tehty.

Johtopäätös

Ymmärtää milloinyli- ja alijännitesuojatvaihtamisen tarve auttaa ylläpitämään sähköjärjestelmien turvallista toimintaa. Aiemmin mainitut tekijät, kuten toistuva kompastuminen, ulkonäkövauriot, laitteiden ikääntyminen ja työympäristö, voivat kaikki toimia referenssinä vaihtamisen tarpeessa.

Säännöllisen päivittäisen huollon ja tarkastuksen avulla suojan käyttöikää voidaan pidentää ja mahdolliset vaarat voidaan havaita ajoissa ennen ongelmien ilmenemistä. Säännöllinen laitteiden tilan tarkastus ja suojatoimintojen testaus ovat molemmat tehokkaita ennaltaehkäiseviä toimenpiteitä.

Jos suojassa havaitaan epänormaalia kuntoa, on suositeltavaa ottaa yhteyttä sähköasentajaan tarkastusta varten. Suojan vaihtaminen vaatii pienen investoinnin ja voi estää jänniteongelmien aiheuttamat merkittävät häviöt.
