Mitkä tilanteet voivat aiheuttaa yli- ja alijännitesuojainten toistuvan laukaisun?

Monissa sähköjärjestelmissäyli- ja alijännitesuojat auttavat ylläpitämään laitteiden turvallista toimintaa. Jos laukaisu tapahtuu usein, se tarkoittaa yleensä sitä, että virtalähteessä, johdoissa tai laitteissa on ongelmia, jotka on tarkastettava.

Tässä artikkelissa luetellaan useita yleisiä syitä yli- ja alijännitesuojainten toistuvaan toimintaan, mikä auttaa sinua määrittämään ongelman lähteen aluksi ja esittelemään joitain käyttökelpoisia hoitomenetelmiä järjestelmän normaalin toiminnan palauttamiseksi.

Virtalähteen jännitteen vaihtelu tai epävakaus

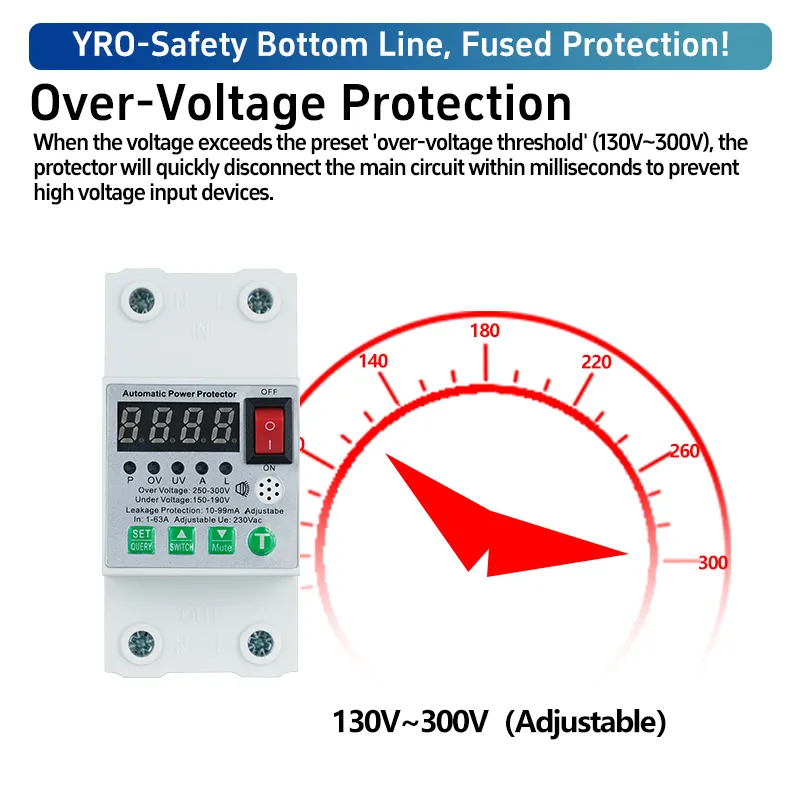

Yksi yleisimmistä syistä laukaisuun on asetetun alueen ylittävä virransyöttöjännite. Olipa jännite liian korkea (ylijännite) tai liian pieni (alijännite), suojus katkaisee virtapiirin aktiivisesti estääkseen laitevaurion. Tämän tilanteen yleisiä syitä ovat:

• Virtalähdelinjan vika;
• Muuntajan poikkeavuus;
• Jännitteen lasku sähkön huippukulutuksen aikana.

Mittaa tulevan verkon jännite volttimittarilla. Jos jännitteen vaihtelu on suuri, ennen tulolinjaa voidaan asentaa jännitteenvakain tai ylijännitesuoja.

Kohtuuttomat suojan asetusarvot

Vaikka virransyöttö on suhteellisen vakaa, jos suojan parametreja ei ole asetettu oikein, se aiheuttaa silti usein laukaisuja. Yleisiä virheellisiä asetuksia ovat:

• Yli-/alijännitekynnys on asetettu liian alhaiseksi (tai liian korkeaksi);
• Viiveaika on liian lyhyt, jolloin laite on liian herkkä hetkellisille vaihteluille.
• Automaattinen palautusväli on liian lyhyt. Järjestelmä käynnistetään uudelleen ennen kuin se on täysin palautunut.

Paikallisen jännitteen vaihtelualueen mukaan nosta alijännitekynnystä tai alenna ylijännitekynnystä sopivasti. Jos suojus tukee viivetoimintoa, 30s - 1min viive voidaan ottaa käyttöön lyhyiden vaihteluiden aiheuttaman laukaisun estämiseksi.

Suuritehoinen kuormitusisku

Joskus virtalähteen jännite näyttää normaalilta mitattuna, mutta suojus laukeaa silti usein. Tämä tilanne liittyy yleensä ohimeneviin virtavaikutuksiin tai äkillisten kuormitusmuutosten aiheuttamiin lyhyisiin jännitteen vaihteluihin:

• Kun suuritehoiset laitteet, kuten ilmastointilaitteet ja vedenlämmittimet, käynnistyvät, hetkellinen virta on jopa 5-7 kertaa nimellisarvo, mikä aiheuttaa ohimenevän jännitehäviön;
• Mikä tahansa käämin induktiivinen kuorma synnyttää ohimenevän suurjännitepulssin virran päälle- tai katkaisuhetkellä.

Ratkaisun ydin on: vähentää sähköiskun vaikutusta verkkojännitteeseen ja parantaa järjestelmän kantokykyä. Voimme jakaa suuritehoiset laitteet, kuten ilmastointilaitteet ja vedenlämmittimet eri piireihin tai porrastaa niiden käynnistysaikoja (tarvittaessa pehmeäkäynnistyslaitteita).

Linja- tai johdotusvirheet

Joskus jännite virtalähteen liittimessä on normaali, mutta viat asennus- tai johdotusosissa voivat aiheuttaa jännitepoikkeamia paikallisesti, mikä laukaisee suojan. Yleisiä kysymyksiä ovat:

• Löystyneet riviliittimet, ruuvit kiristämättömät, vanhentuneet tai hapettuneet johdot;
• Johdon halkaisija on liian pieni ja jännitehäviö on liian suuri kuorman kytkemisen jälkeen;
• Monivaihejärjestelmässä kuorman epätasapaino tai nollajohdon jakaminen aiheuttaa jännitteen ajautumista yhdessä vaiheessa;
• Johdon eristyskerros vanhenee ja vaurioituu pitkän käyttöiän, ylikuumenemisen tai eläinten puremisen vuoksi. Tällaiset epätäydelliset oikosulut tai vuodot voivat häiritä piirin tasapainoa ja aiheuttaa epänormaalia jännitteen vaihtelua.

Kun virta on katkaistu, kiristä liitinruuvit uudelleen, puhdista oksidikerros, vaihda vanhentuneet johdot ja tarkista piirit, liitokset tai vaihda ne sopiviin johtoihin.

Laitteiden ikääntyminen tai osien suorituskyvyn heikkeneminen

Vaikka virransyöttö ja johdot näyttävät vakailta, laukaisu voi johtua myös muiden suojalaitteiden vanhenemisesta tai komponenttien suorituskyvyn heikkenemisestä. Esimerkiksi:

• Muuntajan vanheneminen, jännitteen säätelyn suorituskyky heikkenee, jännitevaihtelut voimistuvat kuormituksen muuttuessa;
• Kytkentälaitteiden, kuten katkaisijoiden ja kontaktorien, kosketusresistanssi kasvaa aiheuttaen paikallisia jännitehäviöitä tai kuumenemista;
• Komponentit, kuten kondensaattorit ja ylijännitesuojamoduulit, vanhenevat ja niiden vasteominaisuudet muuttuvat epänormaaleiksi.

Tämän tyyppistä ongelmaa ei yleensä voida ratkaista parametreja säätämällä; siihen liittyvät laitteet tai komponentit on tarkastettava ja vaihdettava järjestelmän terveen tilan palauttamiseksi.

Pääkohdat ja lopulliset suositukset

Usein kompastuminenyli- ja alijännitesuojaton yleensä erityisiä syitä, jotka voivat vaihdella yksinkertaisista johdotusongelmista monimutkaisiin sähkövioihin. Yleisiä tilanteita ovat muun muassa epävakaa virransyöttö sähköverkosta, mahdolliset vaarat linjoissa ja itse suojainten kunto.

Ennen kuin määritetään, onko suojus viallinen, on suositeltavaa aloittaa vianetsintä yksinkertaisista mahdollisuuksista. Voit kiinnittää huomiota erityisiin olosuhteisiin, joissa katkaisija laukeaa, kuten tapahtuuko se tiettyyn aikaan, liittyykö se tiettyjen sähkölaitteiden käyttöön vai tapahtuuko se tietyissä sääolosuhteissa. Nämä havainnot ovat hyödyllisiä ongelman lähteen alustavassa analyysissä.

Jos laukaisutilanne jatkuu, voit pyytää sähköasentajaa tarkistamaan sen. Ne voivat auttaa tunnistamaan syyn jännitteen valvonnan ja järjestelmätestauksen avulla. Toistuva laukaisu, vaikka se saattaa aiheuttaa haittaa, osoittaa myös, että suoja toimii oikein. Ihanteellinen tila on antaa sille mahdollisuus reagoida nopeasti jännitteen vaihteluihin, jotka ovat todellakin riskialttiita, ilman normaalien vaihteluiden aiheuttamia toimintahäiriöitä.

Laukaisuongelmien tehokas käsittely ei pelkästään vähennä ongelmia päivittäisessä käytössä, vaan myös varmistaa, että suoja voi toimia normaalisti, kun epänormaali jännite todella esiintyy, mikä takaa sähkölaitteiden turvallisen käytön.
