Mikä on UL 1077 DC MCB? Standardit, testit ja sovellukset

UL 1077on tuoteturvallisuusstandardi sähkölaitteissa käytettäville lisäsuojaimille. Tämä standardi koskee suojalaitteita, jotka on asennettu sähkölaitteiden sisälle lisäsuojan tarjoamiseksi. Valmistajille, joiden on integroitava DC-pienkatkaisijat sähkölaitteisiin, UL 1077 on tuotestandardi, joka vaatii huomiota.

Tässä artikkelissa esitellään UL 1077:n soveltamisala, erot UL 1077 DC MCB:iden ja muiden standardien mukaisten katkaisijoiden välillä sekä tärkeimmät parametrit, jotka ostajien on vahvistettava valitessaan tuotteita.

Mikä on UL1077 sertifikaatti?

UL 1077on UL Solutionsin julkaisema turvallisuusstandardi sähkölaitteissa käytettäville lisäsuojaimille.

Tämä standardi koskee lisäsuojaimia, jotka tarjoavat ylivirtasuojaa sähkölaitteille. Nämä tuotteet asennetaan tyypillisesti sähkölaitteiden sisään sen sijaan, että ne toimisivat ensisijaisina suojalaitteina haarapiirien rakentamisessa.

UL 1077-standardi määrittelee pääasiassa lisäsuojaimia koskevat vaatimukset rakenteen, suorituskyvyn ja testauksen osalta.

Mitä tekeeUL 1077Testata?

1. Kalibrointitesti

Kalibrointitesti tarkistaa, toimiiko katkaisija määritettyjen laukaisuominaisuuksien mukaisesti.

Testi antaa tuotteelle määrätyt virrat ja tarkistaa, laukeaako tuote vaaditussa ajassa.

2. Ylikuormitustesti

Ylikuormitustesti tarkistaa katkaisijan vasteen toistuvissa ylikuormitusolosuhteissa.

Tasavirtasovelluksissa ylikuormitustestiolosuhteet riippuvat tuotetyypistä ja sovelluskohtaisista vaatimuksista. Jotkut DC-moottorin käynnistyssovellukset voivat käyttää korkeampia testivirtoja.

Ylikuormitustesti sisältää 50 käyttöjaksoa tietyissä olosuhteissa.

3. Kestävyystesti

Kestävyystesti arvioi minikatkaisijan suorituskyvyn toistuvien toimenpiteiden jälkeen.

Sovellettavien tuotteiden osalta UL 1077 -vaatimukset sisältävät 6 000 toimintaa nimellisvirralla ja -jännitteellä.

Tämä testi tarkistaa, toimiiko tuote edelleen asianmukaisesti määritetyn määrän sähköisten ja mekaanisten toimenpiteiden jälkeen.

4. Oikosulkutesti

Oikosulkutesti arvioi DC MCB:n suorituskyvyn tietyissä oikosulkuolosuhteissa.

Testi tarkistaa, pystyykö tuote katkaisemaan määritellyn vikavirran välttäen turhia turvallisuusriskejä.

UL 1077sisältää erilaisia ​​oikosulkutestiolosuhteita ja -luokkia. Siksi tietyt testiolosuhteet riippuvat tuotteen luokittelusta ja luokituksesta.

5. Lämpötilan nousutesti

Lämpötilan nousutesti arvioi minikatkaisijan lämpötilan nousun tietyissä käyttöolosuhteissa.

Testissä tarkistetaan asiaankuuluvien virtaa kuljettavien osien ja liittimien lämpötilamuutokset.

6. Dielektrisen jännitteen kestotesti

Dielektrisen jännitteen kestotesti arvioi katkaisijan eristysjärjestelmän.

Testissä käytetään määrättyjä jännitteitä asiaankuuluvien sähköosien välillä. Tuotteen on täytettävä sovellettavat eristysvaatimukset testin aikana.

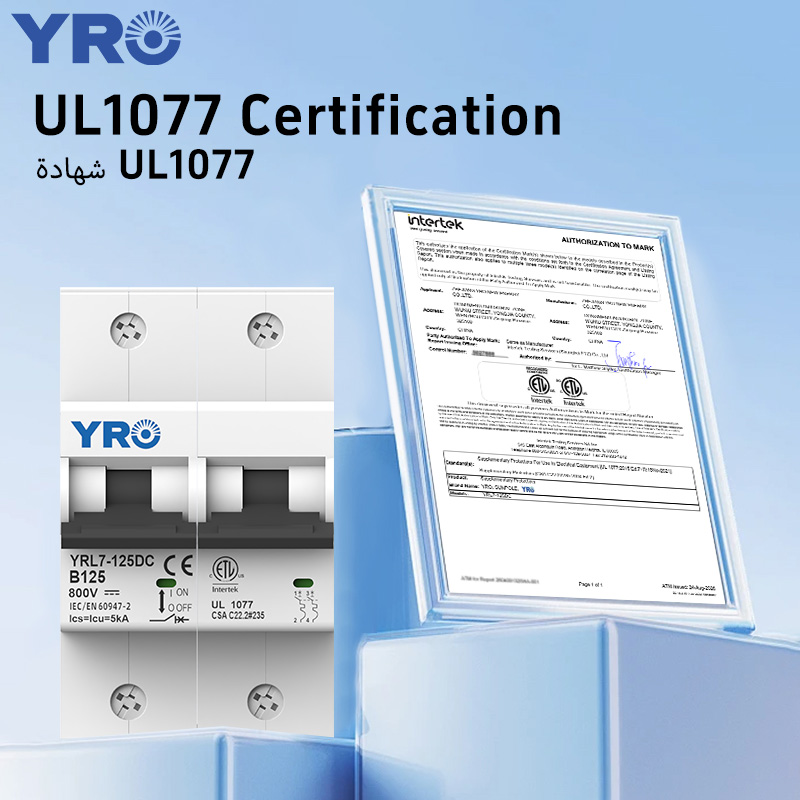

YRO DC -pienivirtakatkaisija saa UL 1077 -sertifikaatin

YRO:n YRL7-125DC-sarjan katkaisijat on arvioitu sovellettavien UL 1077 -vaatimusten mukaisesti. UL 1077 sisältää testausvaatimukset kalibroinnille, lämpötilan nousulle, ylikuormitukselle, kestävyydelle, dielektrisen jännitteen kestävyydelle ja oikosulkukyvylle.

Erilaiset testit arvioivat tuotteen suorituskykyä erilaisissa olosuhteissa. Esimerkiksi kalibrointitesti tarkistaa laukaisuominaisuudet, lämpötilan nousutesti arvioi lämpötilan muutokset tietyissä käyttöolosuhteissa, ylikuormitustesti arvioi vasteen määritetyissä ylikuormitusolosuhteissa ja oikosulkutesti arvioi keskeytyksen suorituskyvyn määritetyissä vikaolosuhteissa.

Ostajat voivat käyttää sertifiointitietoja sen varmistamiseksi, että tuote täyttää sertifiointivaatimukset heidän laitesuunnittelussaan.

Sovellusskenaariot UL 1077 -sertifioiduille katkaisimille

Ohjauspaneelit

Ohjauspaneelit sisältävät ohjauspiirejä, tehopiirejä ja muita apupiirejä. Laitevalmistajat voivat valita UL 1077 -standardin vaatimukset täyttäviä DC MCB:itä sähkölaitteiden sisäisten piirien lisäylivirtasuojaukseen.

Automaatiolaitteet

Automaatiolaitteet sisältävät useita sähkö- ja elektroniikkakomponentteja, jotka vaativat piirisuojauksen.

Laitevalmistajat voivat valita MCB-katkaisijan seuraavien parametrien perusteella:

· Nimellisjännite

· Nimellisvirta

· Napojen lukumäärä

· Matkan ominaisuudet

Valitun suojalaitteen tulee vastata laitteen sähkövaatimuksia.

Uudet energialaitteet

Uudet energialaitteet sisältävät piirisuojausta vaativia sähköjärjestelmiä.

Tuotteiden, kuten tehonmuuntolaitteiden, valmistajat voivat arvioida lisäsuojaratkaisujen soveltuvuutta laitesuunnittelun perusteella. Lopullinen valinta riippuu laitteen erityisestä rakenteesta ja vastaavista suojausvaatimuksista.

Johtopäätös

UL 1077-sertifikaattia käytetään pääasiassa lisäsuojaussovelluksiin sähkölaitteiden sisällä.

UL 1077-standardi arvioi lisäsuojan suorituskykyä useista näkökohdista, mukaan lukien toimintaominaisuudet, lämpötilan nousun suorituskyky, ylikuormituskyky, kestävyyssuorituskyky, eristyskyky ja oikosulkukyky.

Sähkökatkaisijoita ostaessaan ostajien on otettava huomioon laitesovellukset, nimellisjännite, nimellisvirta, napojen lukumäärä, laukaisuominaisuudet ja sovellettavat sertifiointivaatimukset.

UL 1077-sertifioinnin soveltamisalan ymmärtäminen voi auttaa laitevalmistajia ja ostajia valitsemaan sopivat piirisuojatuotteet sähkösuunnitteluvaatimusten perusteella.
