Miksi aurinkoenergiajärjestelmien aurinkosuojakytkimet ovat välttämättömiä ulkomaisissa aurinkosähköprojekteissa?

Aurinkoenergian lisääntyessä maailmanlaajuisesti, aurinkosähköprojektit vaativat korkeampia turvallisuusstandardeja. Yksi kriittinen komponentti on aurinkoeristinkytkin. Tämä artikkeli selittää, miksi ulkomaiset aurinkosähköprojektit eivät voi tulla toimeen ilman sitä.

1. Mitä roolit tekevätSolar Isolator kytkimetPelaa PV-projekteissa?

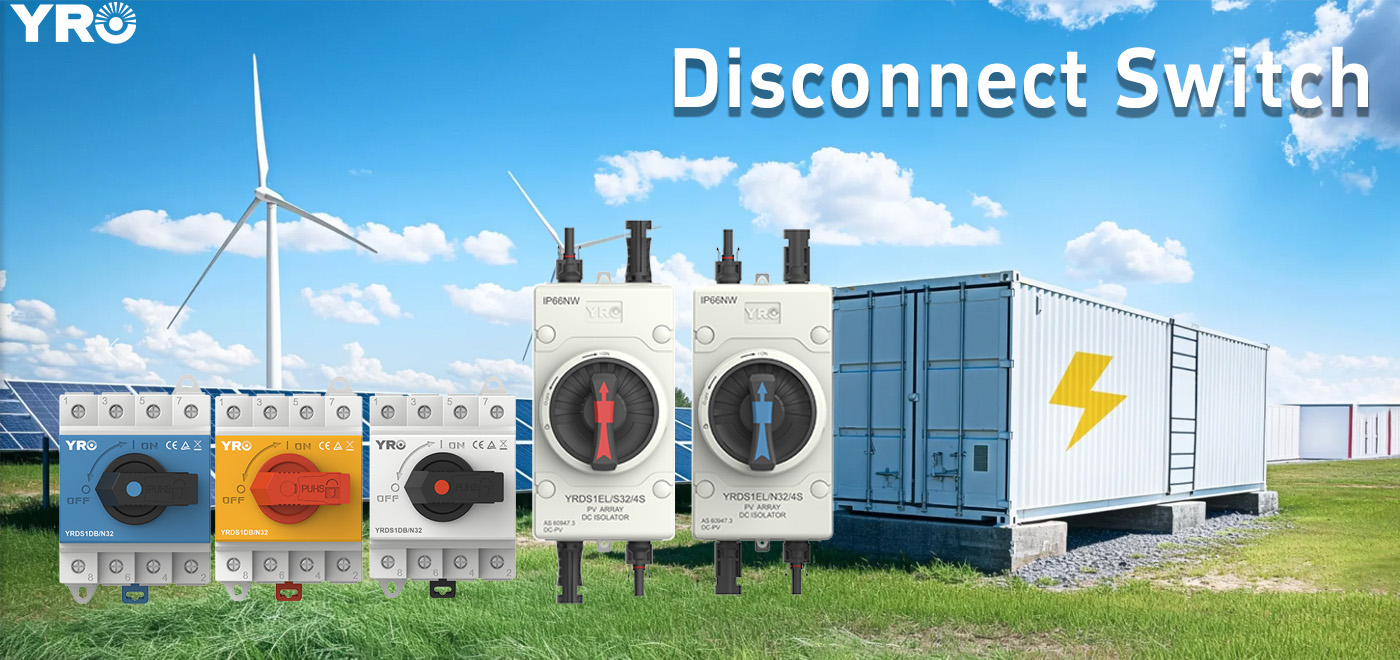

Solar Isolator Switch on turvalaite, joka katkaisee manuaalisesti tasavirran (DC) sähkön aurinkosähköjärjestelmästä. Se mahdollistaa aurinkopaneelien tuottaman tasavirran turvallisen eristämisen.

Turvallisuus asentajille ja huoltohenkilöstölle

Aurinkopaneelit tuottavat sähköä aina, kun ne ovat alttiina auringonvalolle. Ne voivat tuottaa korkeajännitteistä tasavirtaa, vaikka verkko on pois päältä. Erotuskytkin varmistaa, että teknikot voivat työskennellä järjestelmässä turvallisesti ilman jännitteisiä sähkövaaroja. PV-merkkijono voi tuottaa jännitettä aina kun on valoa, vaikka invertteri ei tuota vaihtovirtaa.

Palontorjunta

Vialliset johdot tai komponenttien viat voivat johtaa sähköpaloihin. Oikein mitoitettu erotuskytkin auttaa katkaisemaan virran hätätilanteissa ja vähentämään tulipalon vaaraa.

Sähköstandardien noudattaminen

Useimmat maat velvoittavat käyttämään eristinkytkimiä aurinkosähköasennuksissa turvallisuusmääräysten noudattamiseksi. Näitä ovat IEC 60947, NEC artikla 690 Yhdysvalloissa ja AS/NZS 5033 Australiassa. Australian AS/NZS 5033 -standardi velvoitti asentamaan katolle asennettavat aurinkopaneelikytkimet. Kansainvälisissä projekteissa DC-eristys määritellään ja varmistetaan usein IEC/EN-yhteensopivissa suunnittelu- ja dokumentointiprosesseissa. Yleinen lähtökohta on käyttää standardin IEC/EN 60947-3 mukaisia ​​erottimia.

Järjestelmän ylläpito ja vianetsintä

Järjestelmän osien eristäminen mahdollistaa helpomman diagnosoinnin ja korjaukset ilman koko aurinkosähköjärjestelmän sammuttamista. Paikalliseristin tukee toistettavaa menettelyä, joka vähentää vahingossa tapahtuvan kosketuksen, liittimen vaurioitumisen tai kytkentätapahtumien todennäköisyyttä piirin sopimattomissa kohdissa.

Asennuspaikat

Solar Isolator - kytkimet sijaitsevat yleensä lähellä aurinkopaneeleja katolla ja lähellä invertterin tasavirtapäätä . Tämä tarkoittaa, että paneelit voidaan irrottaa sekä maassa että katolla. Aurinkopaneelin tasavirtapuolelle, erityisesti aurinkosähköjärjestelmän ja invertterin väliin, tulee asentaa invertterin eristinkytkin.

2. Piilotetut riskit ilmanSolar Isolator kytkimet

Ilman luotettavaa eristyspistettä teknikot improvisoivat todennäköisemmin. Yleisiä vaarallisia käytäntöjä ovat:

Tasavirtaliittimien irrottaminen kuormitettuna

Ilman asianmukaista eristystä teknikot voivat irrottaa tasavirtaliittimiä piirin ollessa vielä jännitteinen. Tämä lisää kaaren riskiä ja voi aiheuttaa piileviä vikoja, jotka myöhemmin näkyvät kuumina liitoksina ja vaurioituneina liittiminä.

Luotetaan vain etäsammutukseen

Etäsammutus ei luo näkyvää paikallista katkosta. Ilman määriteltyä avointa kohtaa työntekijät eivät voi varmistaa, että piiri on todella jännitteetön ennen työn aloittamista.

Ero "pois päältä" ja "eristetyn" välillä

Kun vaihtosuuntaaja on poistettu käytöstä tai se ei tuota vaihtovirtaa, DC-jännite voi silti jäädä ryhmään. Tämä ei ole turvallinen ehto terminaalien avaamiselle. Sitä vastoin kun DC-piiri avataan PV-luokitellussa isolaattorissa, tunnetussa paikassa on määritelty avoin kohta, joka tukee hallittua huoltotyönkulkua varmennusten jälkeen.

Tasavirtakaarivaarat

Vaihtovirta kulkee luonnollisesti nollapisteiden läpi, mikä helpottaa valokaarien sammuttamista. Tasavirta on jatkuvaa, ja se muodostaa jatkuvia ja vaarallisia kaaria, kun se irrotetaan. Tavallisista AC-kytkimistä puuttuu DC-virran edellyttämät erikoiskaaren sammutusmekanismit. Niiden käyttö aurinkosähköjärjestelmissä voi aiheuttaa vakavaa ylikuumenemista, sulamista ja vakavia palovaaraa.

Huonolaatuisten eristeiden aiheuttamat riskit

Huonolaatuiset isolaattorit voivat laueta tarpeettomasti. Korroosio, erityisesti rannikkoalueilla, voi johtaa kytkimien vikaantumiseen. Toistuvasta kytkennästä johtuva mekaaninen kuluminen voi heikentää koskettimia ajan myötä. Kosteus ja kemikaalit voivat vahingoittaa eristystä tehden siitä johtavamman. Virheellinen asennus voi johtaa sähköpaloihin tai järjestelmähäiriöihin.

Hätätilanteet

Hätätilanteet luovat aikapainetta ja epätäydellistä tietoa. Paikallisesti saavutettavan eristyspisteen avulla pelastushenkilöstö ja paikan päällä oleva henkilökunta voivat määrittää määritellyn rajan arvaamatta mitkä johtimet jäävät jännitteiksi.

3. Luotettavien aurinkopaneelikytkimien valitseminen maailmanlaajuisiin aurinkosähköasennuksiin

Kun valitset aurinkoeristinkytkintä ulkomaisille aurinkosähköprojekteille, insinöörien tulee ottaa huomioon seuraavat kriteerit:

Jännitteen ja virran luokitus

Kytkimen on vastattava tai ylitettävä järjestelmän enimmäisjännite ja virta. Insinöörien tulee laskea pahimman mahdollisen kylmän Voc (avoin piirijännite) ja jatkuvan virran perusta, mukaan lukien rinnakkaisjonovirran summaus.

PV DC -kaarisuojaus

DC-kaaret on vaikeampi sammuttaa kuin AC-kaaret. Kytkimessä tulee olla asianmukaiset valokaaren sammutusominaisuudet. PV:lle soveltuva DC-erotinkytkin on suunniteltu avaamaan virtapiiri nopeasti ja hallitsemaan koskettimina muodostuvaa kaaria erikseen. "Turvakatko" on yhdistelmä kosketinväliä, eristysetäisyyksiä, mekaanista kytkentänopeutta ja valokaaren ohjausta.

Säänkestävyys ja IP-luokitus

Ulkoasennuksiin suositellaan IP65 tai korkeampaa suojausta. IP66-luokitus on tärkeä pöly- ja vesisuojauksen kannalta. Ulkona olevat aurinkosähköasennukset aiheuttavat myös UV- ja lämpörasitusta, joten kotelomateriaalien on siedettävä pitkää altistusta ja korkeita lämpötiloja.

Sertifikaatit ja vaatimustenmukaisuus

Tarkista IEC-, UL-, TÜV- tai muiden alueellisten standardien noudattaminen. Käytä kansainvälisissä projekteissa standardin IEC/EN 60947-3 mukaisia ​​erottimia. Vaatimustenmukaisuus saavutetaan valinnalla, dokumentaatiolla ja todennuksella. Sitä ei saavuteta asentamalla määrittelemätön kytkin.

Napojen konfigurointi

Insinöörien tulisi harkita yksinapaista (yhdelle johtimelle) tai kaksinapaista (positiivisille ja negatiivisille tasavirtajohdoille). On suositeltavaa irrottaa molemmat tasavirtajohtimet, jotta huoltotiimille ei ole epäselvyyttä rajasta.

Lukittava OFF-asento

Lukittava OFF - asento tukee huoltoeristystoimenpiteitä . Kun kytkin on OFF-asennossa, se avaa piirin ja tarjoaa riittävän eristyksen ja erotuksen, kun sitä käytetään sen nimellisolosuhteissa.

Tyhjennä ON/OFF-ilmaisin

Positiivinen kytkentämekanismi, jossa on selkeä ON/OFF-ilmaisin, auttaa teknikoita tarkistamaan kytkimen tilan.

Avaimen valinnan tarkistuslista

• Luokitukset: pahimmassa tapauksessa kylmä Voc, jatkuva virtapohja ja mikä tahansa rinnakkaisjonovirtasumma

• Luokat: piirille sopiva PV DC -käyttöluokitus

• Sijoitus: helppopääsyinen paikka lähellä invertteriä dokumentoidulla eristysrajalla

• Päätteet: johdinalue, holkit/korvakkeet, vääntömomenttiarvot, käyttöönoton tarkistus

• Ympäristö: IP-luokitus, UV-kestävyys, lämpötila-alue, tiivistys ja asennustapa

• Dokumentaatio: SLD (Single Line Diagram) -kartoitus, tarrat, käyttöönottotiedot ja huollon ohjeet

Tarkastus ja huolto

Aurinkosuojakytkimet tulee tarkastaa vähintään kerran vuodessa. Huolto keskittyy lämpövaurioiden, kosteuden sisäänpääsyn ja kotelon fyysisen eheyden tarkistamiseen. Teknikkojen tulee myös testata kahvan mekaaninen toiminta varmistaakseen, että se ei ole haurastunut tai juuttunut.

4. Yhteenveto

Solar Isolator -kytkimet ovat pieni mutta tärkeä osa kaikkia aurinkoenergiajärjestelmiä. Ne takaavat turvallisuuden, vaatimustenmukaisuuden ja toiminnan tehokkuuden.

PV-piirit voivat pysyä jännitteinä valaistuksen aikana. DC-kytkentä vaatii tarkoitukseen rakennetun kaariohjauksen. PV-luokiteltu Solar Isolator Switch antaa insinööreille ja huoltotiimille määritellyn rajan, jota he voivat käyttää, lukita ja tarkistaa.

Ulkomaiset aurinkosähköprojektit määritellään ja tarkistetaan yleisesti IEC:n ja EN:n odotusten mukaisesti. Eristyslaitteen on oltava PV DC -käyttöön sopiva, järjestelmälle oikein mitoitettu ja asennettu niin, että teknikot voivat käyttää sitä, tarkistaa avoimen tilan ja lukita sen tarvittaessa.
